型號 | 螺紋規格 | 外形尺寸 | 適用電纜外徑 | |||
Model | Thread Specification | A | B | C | D | |
BCG-I-G1/2 | G1/2 | 77 | 51 | 18 | 31 | 6~10 |
BCG-I-G3/4 | G3/4 | 90 | 62 | 18 | 36 | 9~14 |
BCG-I-G1 | G1 | 107 | 74 | 20 | 42 | 11~18 |
BCG-I-G11/4 | G11/4 | 125 | 96 | 20 | 53 | 14~25 |
BCG-I-G11/2 | G11/2 | 130 | 103 | 22 | 60 | 17~28 |
BCG-I-G2 | G2 | 135 | 116 | 25 | 73 | 25~38 |
BCG-I-G21/2 | G21/2 | 178 | 147 | 28 | 87 | 32~45 |
BCG-I-G3 | G3 | 186 | 163 | 30 | 102 | 35~55 |
BCG-I-G4 | G4 | 196 | 191 | 35 | 130 | 52~85 |
產品圖片 | 外形圖 | 引入口規格 | 適用電纜外徑 | 外形尺寸 | |||
Product Image | Outline Drawing | Inlet Specification | mm | A | B | C | D |
![]() |
G1/2 | 6~10 | 136 | 102 | 63 | 82 | |
G3/4 | 9~14 | 136 | 102 | 63 | 82 | ||
G1 | 11~18 | 136 | 102 | 73 | — | ||
![]() |
G1/2 | 6~10 | 154 | 114 | 85 | 112 | |
G3/4 | 9~14 | 154 | 114 | 85 | 112 | ||
G1 | 11~18 | 154 | 114 | 85 | — | ||
![]() |
G11/4 | 14~25 | 164 | 116 | 94 | — | |
G11/2 | 17~28 | 164 | 116 | 94 | — | ||
G2 | 25~38 | 187 | 130 | 109 | — | ||
![]() |
G1/2 | 6~10 | 124 | 100 | 55 | 75 | |
G3/4 | 9~14 | 124 | 100 | 55 | 75 | ||
G1 | 11~18 | 136 | 102 | 75 | — | ||
![]() |
G1/2 | 6~10 | 124 | 100 | 55 | 75 | |
G3/4 | 9~14 | 124 | 100 | 55 | 75 | ||
G1 | 11~18 | 136 | 102 | 75 | — |
型號 | 公制螺紋 | 螺紋長度 | 螺紋外徑 | 長度 | 扳手勁 | 包裝:個 |
Model | Metric Thread | Thread? Length? GL(mm) | Thread O.D.??? AG(mm) | Length??????? H(mm) | Size????????? W(mm) | Std.Pkg (Pcs) |
GLS-VTT-M8 | M8×1.25 | 7 | 8 | 16 | 14 | 100 |
GLS-VTT-M10 | M10×1.25 | 7 | 10 | 16 | 14 | 100 |
GLS-VTT-M12 | M12×1.5 | 8.5 | 12 | 17.5 | 16 | 100 |
GLS-VTT-M16 | M16×1.5 | 10 | 16 | 20 | 18 | 100 |

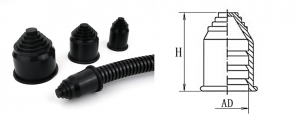

型號 | 適配軟管 | 電纜范圍 | 高 | 包裝:個 |
Model | Fitting Hose??? (AD) | Cable Range???? (mm) | High??????????????? H(mm) | Std.Pkg??????? (Pcs) |
GLS-DG-AD10 | AD10 | 1~8 | 28.5 | 100 |
GLS-DG-AD13 | AD13 | 1~10 | 31.5 | 100 |
GLS-DG-AD15.8 | AD15.8 | 4~12 | 35.5 | 100 |
GLS-DG-AD18.5 | AD18.5 | 4~13 | 37.5 | 100 |
GLS-DG-AD21.2 | AD21.2 | 6~16 | 37.5 | 100 |
GLS-DG-AD25 | AD25 | 6~21 | 37.5 | 100 |
GLS-DG-AD28.5 | AD28.5 | 6~23 | 37.5 | 100 |
GLS-DG-AD34.5 | AD34.5 | 6~29 | 45 | 50 |
GLS-DG-AD42.5 | AD42.5 | 10~37 | 45 | 50 |
GLS-DG-AD54.5 | AD54.5 | 10~47 | 45 | 50 |

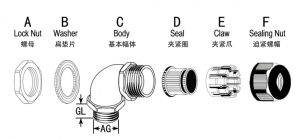

型號 | 公制螺紋 | 電纜范圍 | 螺紋外徑 | 螺紋長度 | 扳手徑 | 包裝:個 |
Model | Metric Thread | Cable Range(mm) | Thread O.D?? AG(mm) | Thread Length??? GL(mm) | Spanner Size? A/F(mm) | Std.Pkg (Pcs) |
GLS-EA-M12-05 | M12×1.5 | 3~5.5 | 12 | 9 | 18/19 | 50 |
GLS-EA-M12-08 | M12×1.5 | 4~8 | 12 | 9 | 18/19 | 50 |
GLS-EA-M16-10 | M16×1.5 | 6~10 | 16 | 10 | 22/22 | 50 |
GLS-EA-M16-05 | M16×1.5 | 2~5 | 16 | 10 | 22/22 | 50 |
GLS-EA-M16-07 | M16×1.5 | 4~7 | 16 | 10 | 22/22 | 50 |
GLS-EA-M20-14 | M20×1.5 | 9~14 | 20 | 15 | 27/27 | 50 |
GLS-EA-M20-11 | M20×1.5 | 6~11 | 20 | 15 | 27/27 | 50 |
GLS-EA-M25-18 | M25×1.5 | 13~18 | 25 | 15 | 33/33 | 50 |
GLS-EA-M25-16 | M25×1.5 | 10~16 | 25 | 15 | 33/33 | 50 |
GLS-EA-M25-20 | M25×1.5 | 15~20 | 25 | 15 | 33/33 | 50 |
GLS-EA-M32-25 | M32×1.5 | 18~25 | 32 | 15 | 41/42 | 10 |
GLS-EA-M32-22 | M32×1.5 | 15~22 | 32 | 15 | 41/42 | 10 |
GLS-EA-M40-26 | M40×1.5 | 20~26 | 40 | 20 | 50/55 | 10 |
GLS-EA-M40-31 | M40×1.5 | 24~31 | 40 | 20 | 50/55 | 10 |
GLS-EA-M50-41 | M50×1.5 | 31~41 | 50 | 17 | 62/62 | 10 |
GLS-EA-M50-32 | M50×1.5 | 26~32 | 50 | 17 | 62/62 | 10 |

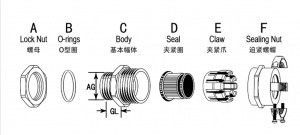

型號 | 公制螺紋 | 電纜范圍 | 螺紋外徑 | 螺紋長度 | 扳手徑 | 包裝:個 |
Model | Metric Thread | Cable Range(mm) | Thread O.D?? AG(mm) | Thread Length??? GL(mm) | Spanner Size? A/F(mm) | Std.Pkg (Pcs) |
GLS-SST-M12-08 | M12×1.5 | 4~8 | 12 | 6 | 14/18 | 100 |
GLS-SST-M16-10 | M16×1.5 | 6~10 | 16 | 8 | 18/20 | 100 |
GLS-SST-M20-12 | M20×1.5 | 8~12 | 20 | 8 | 22 | 100 |
GLS-SST-M20-14 | M20×1.5 | 10~14 | 20 | 8 | 22/24 | 100 |
GLS-SST-M25-18 | M25×1.5 | 13~18 | 25 | 10 | 28 | 50 |
GLS-SST-M32-25 | M32×1.5 | 18~25 | 32 | 11 | 35/35 | 10 |
GLS-SST-M40-32 | M40×1.5 | 25~32 | 40 | 12 | 45/42 | 10 |
GLS-SST-M50-38 | M50×1.5 | 23~38 | 50 | 13 | 56 | 10 |
GLS-SST-M63-44 | M63×1.5 | 37~44 | 63 | 14 | 70/63 | 5 |
型號 | 德制螺紋 | 電纜范圍 | 螺紋外徑 | 螺紋長度 | 扳手徑 | 包裝:個 |
Model | PG Thread | Cable Range(mm) | Thread O.D?? AG(mm) | Thread Length??? GL(mm) | Spanner Size? A/F(mm) | Std.Pkg (Pcs) |
GLS-SST-PG9-08 | PG9 | 4~8 | 15.2 | 8 | 18 | 100 |
GLS-SST-PG11-10 | PG11 | 6~10 | 18.6 | 8 | 20 | 100 |
GLS-SST-PG13.5-12 | PG13.5 | 8~12 | 20.4 | 8 | 23/22 | 100 |
GLS-SST-PG16-14 | PG16 | 10~14 | 22.5 | 9 | 24 | 50 |
GLS-SST-PG21-18 | PG21 | 13~18 | 28.3 | 11 | 32/30 | 50 |
GLS-SST-PG29-25 | PG29 | 18~25 | 37 | 12 | 40 | 10 |
GLS-SST-PG36-32 | PG36 | 25~32 | 47 | 13 | 52 | 10 |
GLS-SST-PG42-38 | PG42 | 32~38 | 54 | 14 | 60 | 10 |
GLS-SST-PG48-44 | PG48 | 37~44 | 59.3 | 14 | 64 | 10 |
型號 | 英制螺紋 | 電纜范圍 | 螺紋外徑 | 螺紋長度 | 扳手徑 | 包裝:個 |
Model | G Thread | Cable Range(mm) | Thread O.D?? AG(mm) | Thread Length??? GL(mm) | Spanner Size? A/F(mm) | Std.Pkg (Pcs) |
GLS-SST-G3/8-08 | G3/8 | 4~8 | 16.6 | 7 | 18 | 100 |
GLS-SST-G1/2-12 | G1/2 | 8~12 | 20.9 | 8 | 23 | 100 |
GLS-SST-G3/4-18 | G3/4 | 13~18 | 26.4 | 11 | 30 | 20 |
GLS-SST-G1-25 | G1 | 18~25 | 33.2 | 11 | 36 | 20 |
GLS-SST-G11/2-32 | G11/2 | 25~32 | 47.8 | 13 | 52 | 10 |
GLS-SST-G2-44 | G2 | 37~44 | 59.6 | 14 | 64 | 10 |
型號 | 美制螺紋 | 電纜范圍 | 螺紋外徑 | 螺紋長度 | 扳手徑 | 包裝:個 |
Model | NPT Thread | Cable Range(mm) | Thread O.D?? AG(mm) | Thread Length??? GL(mm) | Spanner Size? A/F(mm) | Std.Pkg (Pcs) |
GLS-SST-NPT3/8-08 | NPT3/8 | 4~8 | 17.1 | 8 | 18 | 100 |
GLS-SST-NPT1/2-12 | NPT1/2 | 8~12 | 21.3 | 9 | 22 | 100 |
GLS-SST-NPT3/4-18 | NPT3/4 | 13~18 | 26.6 | 11 | 30 | 50 |
GLS-SST-1-25 | NPT1 | 18~25 | 33.4 | 11 | 35 | 20 |
GLS-SST-NPT11/2-32 | NPT11/2 | 25~32 | 47.8 | 13 | 52 | 10 |
GLS-SST-NPT2-44 | NPT2 | 37~44 | 59.6 | 14 | 64 | 10 |
