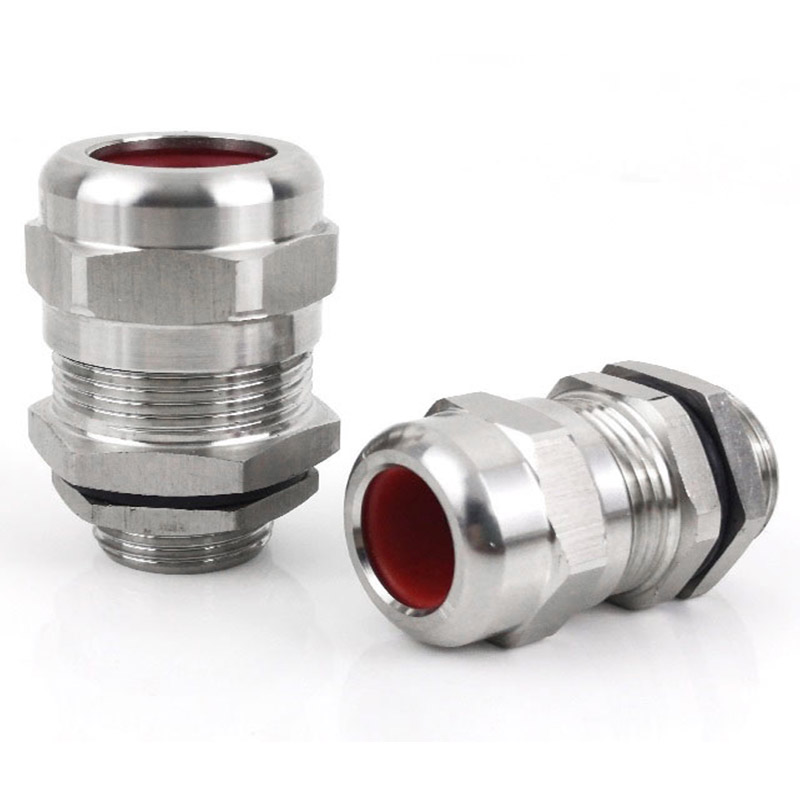

不銹鋼簡凱接頭

GLS-DEX? 不銹鋼簡凱接頭

產品代碼:GLS-DEX
螺紋規格:公制（Mefric）、英制（G）、美制（NPT）
產品材質:主體部位采用304、316不銹鋼，夾緊部位采用特質硅膠制成，壓環部位采用優質鋼材/銅材。
工作溫度:靜態:-40℃~＋130℃短時可達＋150℃，動態:-20℃~＋130℃，短時可達＋140℃。
產品認證:歐洲CE認證。
防護等級:在規定的卡口范圍內，并使用O形密封圈旋緊迫緊頭，防水達IP68。
產品特性:銅鍍鎳鎧裝接頭（防爆膠泥密封）在1區、2區、21區和22區危險區域用于編織鎧裝、鋼帶鎧裝電纜的密封接頭，在電纜導線周圍采用膠泥密封，從而為電纜外護層上提供防爆密封和防水防塵密封。該電纜密封接頭通過電纜鎧裝端終提供機械支撐力和鎧裝接地的連續性，同時可拆分的鎧裝錐的設置使得電纜密封接頭可進行間接安裝，并且電纜可以從設備斷開。

描述

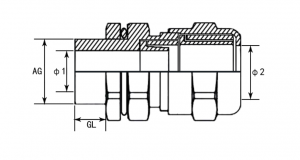

型號 公制螺紋 外卡口 內卡口 螺紋外徑 螺紋長度 包裝:個
Model Metric Thread Outer bayonet?? φ2（mm） Inner bayonet? φ1（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Std.Pkg （Pcs）
GLS-DEX-M16-10 M16x1.5 5~10 4~8 16 9 50
GLS-DEX-M20-10 M20x1.5 5~10 4~8 20 10 50
GLS-DEX-M20-14 M20X1.5 8~14 4~11 20 10 50
GLS-DEX-M20-16 M20x1.5 10~16 6~12 20 10 50
GLS-DEX-M20-18 M20x1.5 13~18 8~14 20 10 50
GLS-DEX-M20-20 M20x1.5 15~21 11~17 20 10 50
GLS-DEX-M25-14 M25x1.5 8~14 4~11 25 12 50
GLS-DEX-M25-16 M25x1.5 10~16 6~12 25 12 50
GLS-DEX-M25-18 M25x1.5 13~18 8~14 25 12 50
GLS-DEX-M25-20 M25x1.5 15~21 11~17 25 12 50
GLS-DEX-M25-24 M25x1.5 17~24 13~20 25 12 50
GLS-DEX-M32-25 M32x1.5 18~25 13~20 32 12 20
GLS-DEX-M32-28 M32x1.5 20~28 16~23 32 12 20
GLS-DEX-M32-32 M32x1.5 23~32 18~26 32 12 20
GLS-DEX-M40-35 M40x1.5 26~35 21~29 40 15 10
GLS-DEX-M40-38 M40x1.5 31~38 25~32 40 15 10
GLS-DEX-M50-41 M50x1.5 34~41 28~35 50 15 10
GLS-DEX-M50-44 M50x1.5 37~44 31~38 50 15 10
GLS-DEX-M63-50 M63x1.5 40~50 33~43 63 18 1
GLS-DEX-M63-55 M63x1.5 43~55 36~47 63 18 1
GLS-DEX-M75-63 M75x2.0 50~63 42~53 75 18 1
GLS-DEX-M75-68 M75x2.0 54~68 45~58 75 18 1
GLS-DEX-M90-78 M90x2.0 65~78 56~67 90 18 1
GLS-DEX-Ml00-98 M100x2.0 86~98 75~86 100 18 1
型號 英制螺紋 外卡口 內卡口 螺紋外徑 螺紋長度 包裝:個
Model G Thread Outer bayonet? Inner bayonet Thread O.D?? AG（mm） Thread Length??? GL（mm） Std.Pkg （Pcs）
GLS-DEX-G3/8-10 G3/8 5~10 4~8 16.6 9 50
GLS-DEX-G1/2-10 G1/2 5~10 4~8 20.9 10 50
GLS-DEX-G1/2-14 G1/2 8~14 4~11 20.9 10 50
GLS-DEX-G1/2-16 G1/2 10~16 6~12 20.9 10 50
GLS-DEX-G1/2-18 G1/2 13~18 8~14 20.9 10 50
GLS-DEX-G1/2-20 G1/2 15~21 11~17 20.9 10 50
GLS-DEX-G3/4-14 G3/4 8~14 4~11 26.4 12 50
GLS-DEX-G3/4-16 G3/4 10~16 6~12 26.4 12 50
GLS-DEX-G3/4-18 G3/4 13~18 8~14 26.4 12 50
GLS-DEX-G3/4-21 G3/4 15~21 11~17 26.4 12 50
GLS-DEX-G3/4-24 G3/4 17~24 13~20 26.4 12 50
GLS-DEX-G1-25 G1 18~25 13~20 33.2 12 20
GLS-DEX-G1-28 G1 20~28 16~23 33.2 12 20
GLS-DEX-G1-32 G1 23~32 18~26 33.2 12 20
GLS-DEX-G1-1/4-35 G1-1/4 26~35 21~29 41.9 15 10
GLS-DEX-G1-1/4-38 G1-1/4 31~38 25~32 41.9 15 10
GLS-DEX-G1-1/2-41 G1-1/2 34~41 28~35 47.8 15 10
GLS-DEX-G1-1/2-44 G1-1/2 37~44 31~38 47.8 15 10
GLS-DEX-G2-50 G2 40~50 33~43 59.6 18 1
GLS-DEX-G2-55 G2 43~55 36~47 59.6 18 1
GLS-DEX-G2-1/2-63 G2-1/2 50~63 42~53 75.1 18 1
GLS-DEX-G2-1/2-68 G2-1/2 54~68 45~58 75.1 18 1
GLS-DEX-G3-78 G3 65~78 56~67 87.9 18 1
GLS-DEX-G4-98 G4 78~98 75~86 113 18 1
型號 美制螺紋 外卡口 內卡口 螺紋外徑 螺紋長度 包裝:個
Model NPT Thread Outer bayonet? Inner bayonet Thread O.D?? AG（mm） Thread Length??? GL（mm） Std.Pkg （Pcs）
GLS-DEX-NPT3/8-10 NPT3/8 5~10 4~8 17.055 9 50
GLS-DEX-NPT1/2-10 NPT1/2 5~10 4~8 21.223 10 50
GLS-DEX-NPT1/2-14 NPT1/2 8~14 4~11 21.223 10 50
GLS-DEX-NPT1/2-16 NPT1/2 10~16 6~12 21.223 10 50
GLS-DEX-NPT1/2-18 NPT1/2 13~18 8~14 21.223 10 50
GLS-DEX-NPT1/2-20 NPT1/2 15~21 11~17 21.223 10 50
GLS-DEX-NPT3/4-14 NPT3/4 8~14 4~11 26.568 12 50
GLS-DEX-NPT3/4-16 NPT3/4 10~16 6~12 26.568 12 50
GLS-DEX-NPT3/4-18 NPT3/4 13~18 8~14 26.568 12 50
GLS-DEX-NPT3/4-21 NPT3/4 15~21 11~17 26.568 12 50
GLS-DEX-NPT3/4-24 NPT3/4 17~24 13~20 26.568 12 50
GLS-DEX-NPT1-25 NPT1 18~25 13~20 33.228 12 20
GLS-DEX-NPT1-28 NPT1 20~28 16~23 33.228 12 20
GLS-DEX-NPT1-32 NPT1 23~32 18~26 33.228 12 20
GLS-DEX-NPT1-1/4-35 NPT1-1/4 26~35 21~29 41.985 15 10
GLS-DEX-NPT1-1/4-38 NPT1-1/4 31~38 25~32 41.985 15 10
GLS-DEX-NPT1-1/2-41 NPT1-1/2 34~41 28~35 48.054 15 10
GLS-DEX-NPT1-1/2-44 NPT1-1/2 37~44 31~38 48.054 15 10
GLS-DEX-NPT2-50 NPT2 40~50 33~43 60.092 18 1
GLS-DEX-NPT2-55 NPT2 43~55 36~47 60.092 18 1
GLS-DEX-NPT2-1/2-63 NPT2-1/2 50~63 42~53 72.699 18 1
GLS-DEX-NPT2-1/2-68 NPT2-1/2 54~68 45~58 72.699 18 1
GLS-DEX-NPT3-78 NPT3 65~78 56~67 88.608 18 1
GLS-DEX-NPT4-98 NPT4 78~98 75~86 113.973 18 1
