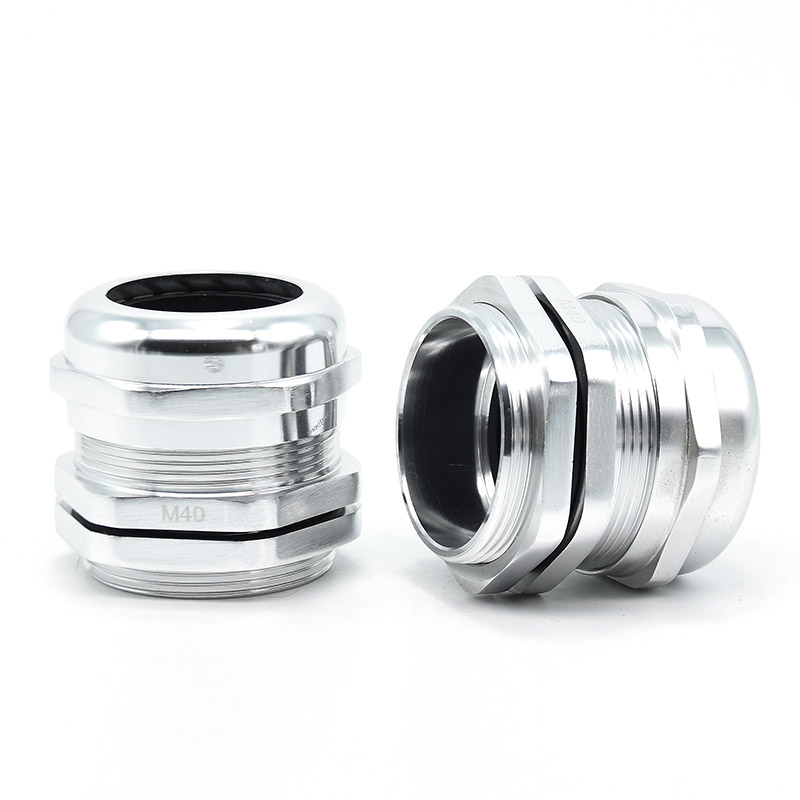

鋁制電纜防水接頭

GLS-ALU? 鋁制電纜防水接頭

產品代碼:GLS-ALU
螺紋規格:公制（Mefric）、德制（PG）、英制（G）、美制（NPT）

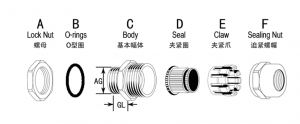

產品材質:A.C.F部位采用優質6061鋁合金制成，B.D部位采用耐高溫硅橡膠制成，E部位采用尼龍PA制成。
防護等級:IP68。
工作溫度:靜態:-40℃~＋100℃短時可達＋120℃，動態:-20℃~＋80℃，短時可達＋100℃，（可定制-60℃至220℃）。
產品特性:夾緊爪與密封件特殊之設計，配合迫緊頭裝配省時便利，夾緊電纜范圍大，抗拉力特強，可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑。

類別：

描述

型號 公制螺紋 電纜范圍 螺紋外徑 螺紋長度 扳手徑 包裝:個
Model Metric Thread Cable Range（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Spanner Size? A/F（mm） Std.Pkg （Pcs）
GLS-ALU-M12-08 M12×1.5 4~8 12 6 14/18 100
GLS-ALU-M16-08 M16×1.5 4~8 16 8 18 100
GLS-ALU-M16-10 M16×1.5 6~10 16 8 18/20 100
GLS-ALU-M18-10 M18×1.5 6~10 18 8 20 100
GLS-ALU-M20-10 M20×1.5 6~10 20 8 23/20 100
GLS-ALU-M20-12 M20×1.5 8~12 20 8 22 100
GLS-ALU-M20-14 M20×1.5 10~14 20 8 22/24 100
GLS-ALU-M22-14 M22×1.5 10~14 22 9 24 50
GLS-ALU-M24-14 M24×1.5 10~14 24 9 27/24 50
GLS-ALU-M25-14 M25×1.5 10~14 25 10 28 50
GLS-ALU-M25-16 M25×1.5 11~16 25 10 28 50
GLS-ALU-M25-18 M25×1.5 13~18 25 10 28 50
GLS-ALU-M27-18 M27×2.0 13~18 27 11 28/30 50
GLS-ALU-M32-20 M32×1.5 15~22 32 11 35/32 10
GLS-ALU-M32-25 M32×1.5 18~25 32 11 40 10
GLS-ALU-M33-25 M33×2.0 18~25 33 11 40 10
GLS-ALU-M36-25 M36×2.0 18~25 36 12 40 10
GLS-ALU-M40-28 M40×1.5 22~28 40 12 45/42 10
GLS-ALU-M40-30 M40×1.5 22~30 40 12 48 10
GLS-ALU-M42-30 M42×2.0 22~30 42 12 48 10
GLS-ALU-M48-32 M48×2.0 25~32 48 13 52 10
GLS-ALU-M50-32 M50×1.5 25~32 50 13 55/52 10
GLS-ALU-M50-36 M50×1.5 28~36 50 13 56 10
GLS-ALU-M50-38 M50×1.5 32~38 50 13 60 10
GLS-ALU-M60-44 M60×2.0 37~44 60 14 64 10
GLS-ALU-M63-44 M63×1.5 37~44 63 14 70/63 5
GLS-ALU-M64-44 M64×2.0 37~44 64 14 68 5
型號 德制螺紋 電纜范圍 螺紋外徑 螺紋長度 扳手徑 包裝:個
Model PG Thread Cable Range（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Spanner Size? A/F（mm） Std.Pkg （Pcs）
GLS-ALU-PG7-06 PG7 3~6 12.5 6 16 100
GLS-ALU-PG9-08 PG9 4~8 15.2 8 18 100
GLS-ALU-PG11-10 PG11 6~10 18.6 8 20 100
GLS-ALU-PG13.5-12 PG13.5 8~12 20.4 8 23/22 100
GLS-ALU-PG16-14 PG16 10~14 22.5 9 24 50
GLS-ALU-PG21-18 PG21 13~18 28.3 11 32/30 50
GLS-ALU-PG29-25 PG29 18~25 37 12 40 10
GLS-ALU-PG36-32 PG36 25~32 47 13 52 10
GLS-ALU-PG42-38 PG42 32~38 54 14 60 10
GLS-ALU-PG48-44 PG48 37~44 59.3 14 64 10
型號 英制螺紋 電纜范圍 螺紋外徑 螺紋長度 扳手徑 包裝:個
Model G Thread Cable Range（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Spanner Size? A/F（mm） Std.Pkg （Pcs）
GLS-ALU-G1/4-06 G1/4 3~6 13.1 6 16/14 100
GLS-ALU-G3/8-08 G3/8 4~8 16.6 7 18 100
GLS-ALU-G1/2-12 G1/2 8~12 20.9 8 23 100
GLS-ALU-G3/4-18 G3/4 13~18 26.4 11 30 20
GLS-ALU-G1-22 G1 15~22 33.2 11 36 20
GLS-ALU-G11/4-28 G11/4 22~28 41.9 12 48 10
GLS-ALU-G11/2-32 G11/2 25~32 47.8 13 52 10
GLS-ALU-G2-44 G2 37~44 59.6 14 64 10
型號 美制螺紋 電纜范圍 螺紋外徑 螺紋長度 扳手徑 包裝:個
Model NPT Thread Cable Range（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Spanner Size? A/F（mm） Std.Pkg （Pcs）
GLS-ALU-NPT3/8-08 NPT3/8 4~8 17.1 8 18 100
GLS-ALU-NPT1/2-12 NPT1/2 8~12 21.3 9 22 100
GLS-ALU-NPT3/4-18 NPT3/4 13~18 26.6 11 30 50
GLS-ALU-1-22 NPT1 15~22 33.4 11 35 20
GLS-ALU-NPT11/4-28 NPT11/4 22~28 42.1 12 48 10
GLS-ALU-NPT11/2-32 NPT11/2 25~32 47.8 13 52 10
GLS-ALU-NPT2-44 NPT2 37~44 59.6 14 64 10
