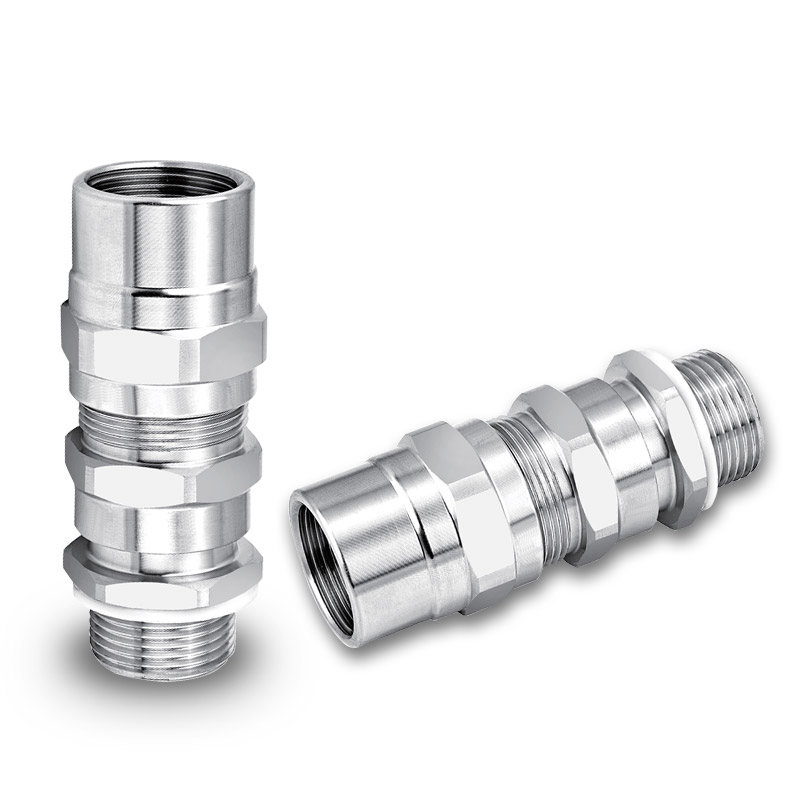

BDM-F(S) 防爆鎧裝電纜密封接頭(內外絲)

防爆鎧裝電纜密封接頭(單密封)

產品代碼:GLS-BDM-F(S)
螺紋規格:M公制螺紋、NPT螺紋及G管螺紋線，其他可定制
產品材質:黃銅鍍鎳、304 不銹鋼、316不銹鋼，其他可定制
防爆標志:Ex eb lC Gb;Ex db lIC Gb;Ex tb lllC Db.
防護等級:IP66
工作溫度:-40℃~+100℃
產品特性：
●填料式密封結構適用于隔爆外殼電纜直接引入;
●將電纜內部各絕緣電芯分離填充阻止爆炸性氣體進入電纜
●可分離的填料用金屬內套，方便安裝維護;
●密封圈采用硅橡膠材質，耐候性強:
●密封夾緊組件，適用更廣的電纜規格。
適用范圍：
●適用于石油開采、煉油、化工、軍工等危險環境場所，
●適用于爆炸性氣體環境1區、2區場所;
●適用于可燃性粉塵環境 20 區、21 區、22 區場所
●適用于 IA、IB、IC 類爆炸性氣體環境;
●適用于鎧裝電纜，電纜布線:
●適用于帶鋼絲鎧裝，編織鎧裝和鋼帶鎧裝的電纜夾緊密封
備注:根據使用要求配置，鎖母、密封墊圈、接地片、護罩等附件

描述

型號 公制螺紋 出線端電纜最大外徑（G） 適用電纜外徑范圍(D) 螺紋長度 總長度 對邊/最大外徑
Model Metric Thread Max. Cable ? (Outlet) (mm) Cable Range（mm） Thread? Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-F(S)-M20-15 M20×1.5 11 9~15 15 89 27/30
GLS-BDM-F(S)-M25-20 M25×1.5 14 9~20.5 15 93 33/36
GLS-BDM-F(S)-M32-26 M32×1.5 20 13~26 19 103 42/45
GLS-BDM-F(S)-M40-33 M40×1.5 26 18~33 19 107 48/52
GLS-BDM-F(S)-M50-41 M50×1.5 34 24~41 19 117 60/65
GLS-BDM-F(S)-M63-52 M63×1.5 44 28~52.5 22 127 70/75
GLS-BDM-F(S)-M75-52 M75×1.5 55 46~65 24 133 82/87
GLS-BDM-F(S)-M90-78 M90×2 65 57~78 24 138 105/120
GLS-BDM-F(S)-M115-88 M115×2 75 68~88 24 144 120/132
型號 英制螺紋 出線端電纜最大外徑（G） 適用電纜外徑范圍(D) 螺紋長度 總長度 對邊/最大外徑
Model G Thread Max. Cable ? (Outlet) (mm) Cable Range（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-F(S)-G1/2-15 G1/2 11 9~15 15 89 27/30
GLS-BDM-F(S)-G3/4-20 G3/4 14 9~20.5 15 93 33/36
GLS-BDM-F(S)-G1-26 G1 20 13~26 19 103 42/45
GLS-BDM-F(S)-G1 1/4-33 G1 1/4 26 18~33 19 107 48/52
GLS-BDM-F(S)-G1 1/2-41 G1 1/2 34 24~41 19 117 60/65
GLS-BDM-F(S)-G2-52 G2 44 28~52.5 22 127 70/75
GLS-BDM-F(S)-G2 1/2-52 G2 1/2 55 46~65 24 133 82/87
GLS-BDM-F(S)-G3-78 G3 65 57~78 24 138 105/120
GLS-BDM-F(S)-G4-88 G4 75 68~88 24 144 120/132
型號 美制螺紋 出線端電纜最大外徑（G） 適用電纜外徑范圍(D) 螺紋長度 總長度 對邊/最大外徑
Model NPT Thread Max. Cable ? (Outlet) (mm) Cable Range（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-F(S)-NPT1/2-15 NPT1/2 11 9~15 15 89 27/30
GLS-BDM-F(S)-NPT3/4-20 NPT3/4 14 9~20.5 15 93 33/36
GLS-BDM-F(S)-NPT1-26 NPT1 20 13~26 19 103 42/45
GLS-BDM-F(S)-NPT1 1/4-33 NPT1 1/4 26 18~33 19 107 48/52
GLS-BDM-F(S)-NPT1 1/2-41 NPT1 1/2 34 24~41 19 117 60/65
GLS-BDM-F(S)-NPT2-52 NPT2 44 28~52.5 22 127 70/75
GLS-BDM-F(S)-NPT2 1/2-52 NPT2 1/2 55 46~65 24 133 82/87
GLS-BDM-F(S)-NPT3-78 NPT3 65 57~78 24 138 105/120
GLS-BDM-F(S)-NPT4-88 NPT4 75 68~88 24 144 120/132
