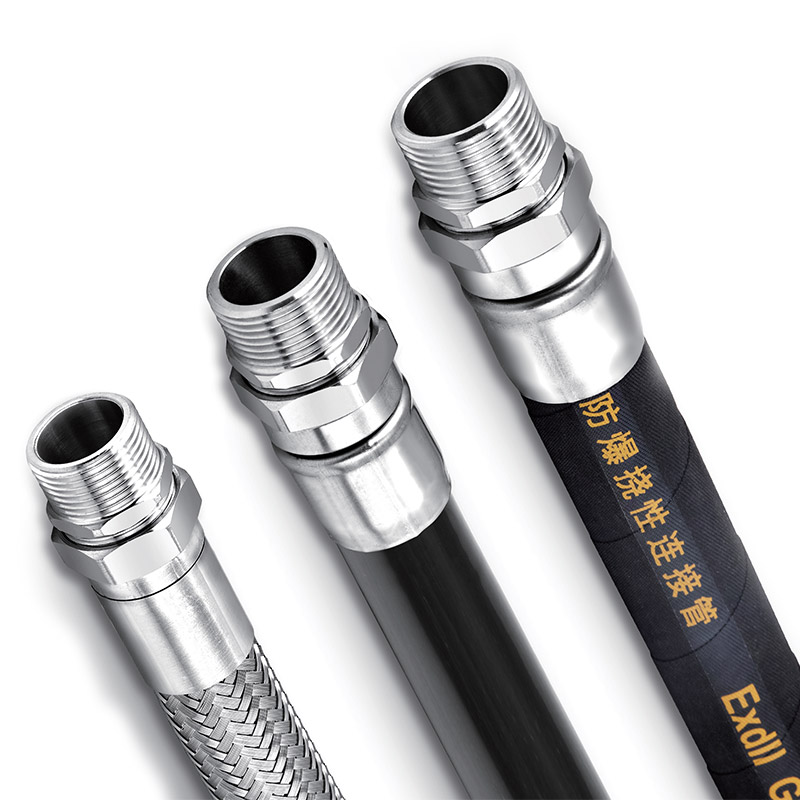

NGd 防爆撓性連接管系列

防爆撓性連接管

產品代碼:GLS-NGd
螺紋規格:M公制螺紋、NPT螺紋及G管螺紋線，其他可定制
產品材質:黃銅鍍鎳、304 不銹鋼、316不銹鋼，其他可定制
防爆標志:Ex eb lC Gb;Ex db lIC Gb;Ex tb lllC Db.
防護等級:IP66
工作溫度:-20℃~+100℃
適用范圍：
●適用于石油開采、煉油、化工、軍工等危險環境場所，
●適用于爆炸性氣體環境1區、2區場所;
●適用于可燃性粉塵環境 20 區、21 區、22 區場所
●適用于 IIA、IIB、IIC 類爆炸性氣體環境;
●廣泛用于石油采煉、存儲、化工、醫藥、紡織、印染、軍工及軍事設備等爆炸性危險場所
備注:根據使用要求配置，鎖母、密封墊圈、接地片、護罩等附件

類別：

描述

產品特點：
●防爆撓性管由內外接頭、螺帽與連接管組成；
●連接管由內管與護套組成；
●內外接頭由不銹鋼制作，或優質碳素鋼電鍍處理；
●內管由波紋管或金屬軟管制成，具有良好的耐腐性；
●具有阻燃、耐腐蝕、耐水、耐老化、撓性良好、結構牢固、工作可靠等特點;
●螺紋尺寸規格可根據用戶要求特殊加工，如 NPT螺紋、英制螺紋以及公制螺紋等；
●防爆撓性管長度，常規供貨有500mm、700mm、1000mm、可供選擇，也可根據用戶需求 訂制其它長度;
●五種不同款式可供選擇，及大的滿足了用戶的需求。
產品規格：
規格型號 接頭螺紋G 管通徑 長度L（mm） 最小彎曲半徑
公制 NPT G I型 II型 III型 I型 II型 III型
NGd-□-□×500□ M20×1.5 ?1/2 1/2” 13 14 14 500 500 500 80
NGd-□-□×700□ M20×1.5 ?1/2 1/2” 13 14 14 700 700 700 80
NGd-□-□×1000□ M20×1.5 ?1/2 1/2” 13 14 14 1000 1000 1000 80
NGd-□-□×500□ M25×1.5 ?3/4 3/4” 19 17 17 500 500 500 110
NGd-□-□×700□ M25×1.5 ?3/4 3/4” 19 17 17 700 700 700 110
NGd-□-□×1000□ M25×1.5 ?3/4 3/4” 19 17 17 1000 1000 1000 110
NGd-□-□×500□ M32×1.5 1 1” 23 23 23 500 500 500 146
NGd-□-□×700□ M32×1.5 1 1” 23 23 23 700 700 700 145
NGd-□-□×1000□ M32×1.5 1 1” 23 23 23 1000 1000 1000 145
NGd-□-□×500□ M40×1.5 1 1/4 1 1/4” 28 30 30 500 500 500 180
NGd-□-□×700□ M40×1.5 1 1/4 1 1/4” 28 30 30 700 700 700 180
NGd-□-□×1000□ M40×1.5 1 1/4 1 1/4” 28 30 30 1000 1000 1000 180
NGd-□-□×500□ M50×1.5 1 1/2 1 1/2” 32 35 35 500 500 500 210
NGd-□-□×700□ M50×1.5 1 1/2 1 1/2” 32 35 35 700 700 700 210
NGd-□-□×1000□ M50×1.5 1 1/2 1 1/2” 32 35 35 1000 1000 1000 210
NGd-□-□×500□ M63×1.5 2 2” 40 47 47 500 500 500 250
NGd-□-□×700□ M63×1.5 2 2” 40 47 47 700 700 700 250
NGd-□-□×1000□ M63×1.5 2 2” 40 47 47 1000 1000 1000 250
NGd-□-□×700□ M75×1.5 2 1/2 2 1/2” — 59 59 700 700 700 350
NGd-□-□×1000□ M75×1.5 2 1/2 2 1/2” — 59 59 1000 1000 1000 350
NGd-□-□×700□ M90×2 3 3 — 72 72 700 700 700 400
NGd-□-□×1000□ M90×2 3 3 — 72 72 1000 1000 1000 400
NGd-□-□×700□ M115×2 4 4 — 97 97 700 700 700 500
NGd-□-□×1000□ M115×2 4 4 — 97 97 1000 1000 1000 500
