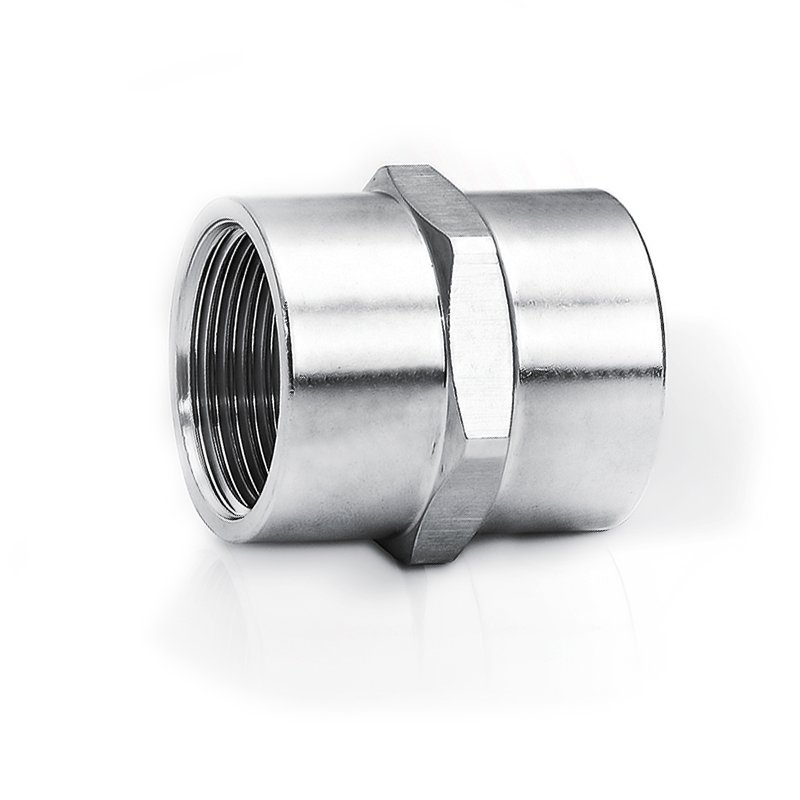

BGJ-A 防爆管接頭

防爆管接頭A系列—兩端內螺紋

產品代碼:GLS-BGJ-II-A
螺紋規格:M公制螺紋、NPT螺紋及G管螺紋線，其他可定制
產品材質:優質碳素鋼、304 不銹鋼、316不銹鋼
防爆標志:Ex eb lC Gb;Ex db lIC Gb;Ex tb lllC Db.
防護等級:IP66
工作溫度:-40℃~+100℃
適用范圍：
●適用于石油開采、煉油、化工、軍工等危險環境場所，
●適用于爆炸性氣體環境1區、2區場所;
●適用于可燃性粉塵環境 20 區、21 區、22 區場所
●適用于 IIA、IIB、IIC 類爆炸性氣體環境;

描述

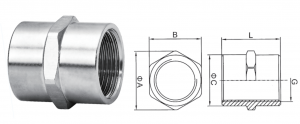

型號 公制螺紋 總長度 對角（A） 對邊（B） 外徑（C）
Model Metric Thread Total Length?? L（mm） Diagonal Opposite Side Outside Diameter
BGJ-II-A(M20×1.5) M20×1.5 36 30 27 26
BGJ-II-A(M25×1.5) M25×1.5 36 36 31 31
BGJ-II-A(M32×1.5) M32×1.5 42 42 38 37
BGJ-II-A(M40×1.5) M40×1.5 48 52 47 46
BGJ-II-A(M50×1.5) M50×1.5 48 60 55 54
BGJ-II-A(M63×1.5) M63×1.5 54 70 66 65
BGJ-II-A(M75×1.5) M75×1.5 54 88 83 82
BGJ-II-A(M90×2) M90×2 60 100 95 94
BGJ-II-A(M115×2) M115×2 60 127 122 121
型號 英制螺紋 總長度 對角（A） 對邊（B） 外徑（C）
Model G Thread Total Length?? L（mm） Diagonal Opposite Side Outside Diameter
BGJ-II-A(G1/2) G1/2” 36 30 27 26
BGJ-II-A(G3/4) G3/4” 36 36 31 31
BGJ-II-A(G1) G1” 42 42 38 37
BGJ-II-A(G11/4) G1 1/4” 48 52 47 46
BGJ-II-A(G11/2) G1 1/2” 48 60 55 54
BGJ-II-A(G2) G2” 54 70 66 65
BGJ-II-A(G21/2) G2 1/2” 54 88 83 82
BGJ-II-A(G3) G3” 60 100 95 94
BGJ-II-A(G4) G4” 60 127 122 121
型號 美制螺紋 總長度 對角（A） 對邊（B） 外徑（C）
Model NPT Thread Total Length?? L（mm） Diagonal Opposite Side Outside Diameter
BGJ-II-A(NPT1/2) NPT1/2 36 30 27 26
BGJ-II-A(NPT3/4) NPT3/4 36 36 31 31
BGJ-II-A(NPT1) NPT1 42 42 38 37
BGJ-II-A(NPT11/4) NPT1 1/4 48 52 47 46
BGJ-II-A(NPT11/2) NPT1 1/2 48 60 55 54
BGJ-II-A(NPT2) NPT2 54 70 66 65
BGJ-II-A(NPT21/2) NPT2 1/2 54 88 83 82
BGJ-II-A(NPT3) NPT3 60 100 95 94
BGJ-II-A(NPT4) NPT4 60 127 122 121
