BGJ-C 防爆管接頭

防爆管接頭C系列—兩端外螺紋

產品代碼:GLS-BGJ-II-C
螺紋規格:M公制螺紋、NPT螺紋及G管螺紋線，其他可定制
產品材質:優質碳素鋼、304 不銹鋼、316不銹鋼
防爆標志:Ex eb lC Gb;Ex db lIC Gb;Ex tb lllC Db.
防護等級:IP66
工作溫度:-40℃~+100℃
適用范圍：
●適用于石油開采、煉油、化工、軍工等危險環境場所，
●適用于爆炸性氣體環境1區、2區場所;
●適用于可燃性粉塵環境 20 區、21 區、22 區場所
●適用于 IIA、IIB、IIC 類爆炸性氣體環境;

描述

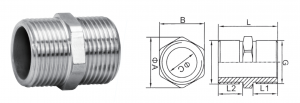

型號 公制螺紋 總長度 螺紋長度 對角（A） 對邊（B） 內徑（C）
Model Metric Thread Total Length?? L（mm） L1 L2 Diagonal Opposite Side inner diameter
BGJ-II-C(M20×1.5) M20×1.5 40 16.5 16.5 25 22 14
BGJ-II-C(M25×1.5) M25×1.5 40 16.5 16.5 30 27 18
BGJ-II-C(M32×1.5) M32×1.5 48 20 20 40 35 24
BGJ-II-C(M40×1.5) M40×1.5 48 20 20 50 45 32
BGJ-II-C(M50×1.5) M50×1.5 48 20 20 58 52 38
BGJ-II-C(M63×1.5) M63×1.5 54 22 22 67 62 50
BGJ-II-C(M75×1.5) M75×1.5 54 22 22 85 80 65
BGJ-II-C(M90×2) M90×2 60 25 25 98 93 75
BGJ-II-C(M115×2) M115×2 60 25 25 125 120 100
型號 英制螺紋 總長度 螺紋長度 對角（A） 對邊（B） 內徑（C）
Model G Thread Total Length?? L（mm） L1 L2 Diagonal Opposite Side inner diameter
BGJ-II-C(G1/2) G1/2” 40 16.5 16.5 25 22 14
BGJ-II-C(G3/4) G3/4” 40 16.5 16.5 30 27 18
BGJ-II-C(G1) G1” 48 20 20 40 35 24
BGJ-II-C(G11/4) G1 1/4” 48 20 20 50 45 32
BGJ-II-C(G11/2) G1 1/2” 48 20 20 58 52 38
BGJ-II-C(G2) G2” 54 22 22 67 62 50
BGJ-II-C(G21/2) G2 1/2” 54 22 22 85 80 65
BGJ-II-C(G3) G3” 60 25 25 98 93 75
BGJ-II-C(G4) G4” 60 25 25 125 120 100
型號 美制螺紋 總長度 螺紋長度 對角（A） 對邊（B） 內徑（C）
Model NPT Thread Total Length?? L（mm） L1 L2 Diagonal Opposite Side inner diameter
BGJ-II-C(NPT1/2) NPT1/2 40 16.5 16.5 25 22 14
BGJ-II-C(NPT3/4) NPT3/4 40 16.5 16.5 30 27 18
BGJ-II-C(NPT1) NPT1 48 20 20 40 35 24
BGJ-II-C(NPT11/4) NPT11/4 48 20 20 50 45 32
BGJ-II-C(NPT11/2) NPT11/2 48 20 20 58 52 38
BGJ-II-C(NPT2) NPT2 54 22 22 67 62 50
BGJ-II-C(NPT21/2) NPT21/2 54 22 22 85 80 65
BGJ-II-C(NPT3) NPT3 60 25 25 98 93 75
BGJ-II-C(NPT4) NPT4 60 25 25 125 120 100
