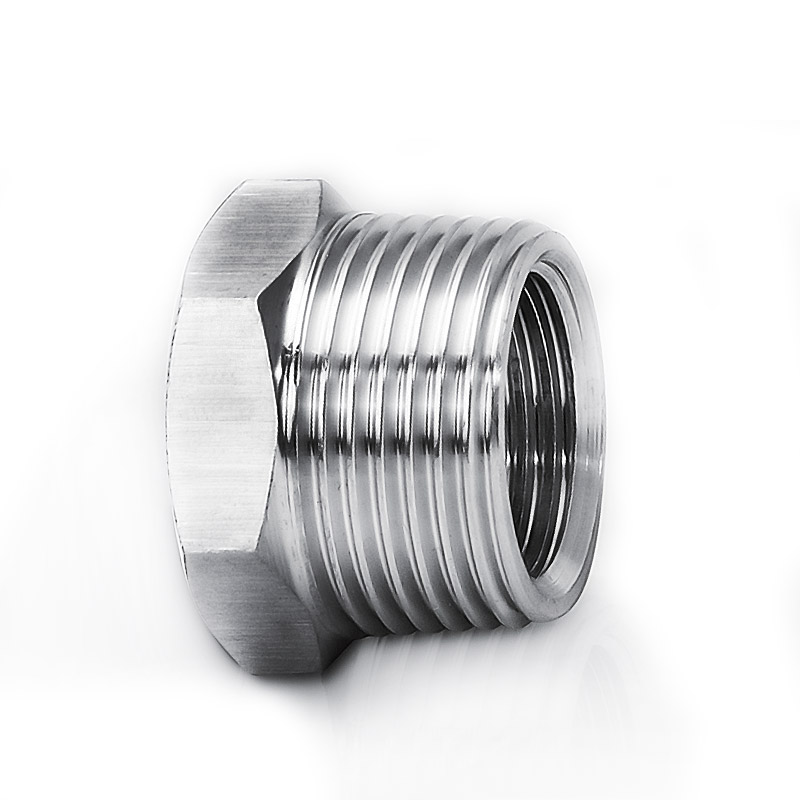

BGJ-D 防爆管接頭

防爆管接頭—一端外螺紋一端內螺紋

產品代碼:GLS-BGJ-II-D
螺紋規格:M公制螺紋、NPT螺紋及G管螺紋線，其他可定制
產品材質:優質碳素鋼、304 不銹鋼、316不銹鋼
防爆標志:Ex eb lC Gb;Ex db lIC Gb;Ex tb lllC Db.
防護等級:IP66
工作溫度:-40℃~+100℃
適用范圍：
●適用于石油開采、煉油、化工、軍工等危險環境場所，
●適用于爆炸性氣體環境1區、2區場所;
●適用于可燃性粉塵環境 20 區、21 區、22 區場所
●適用于 IIA、IIB、IIC 類爆炸性氣體環境;

描述

型號 公制螺紋 總長度 對角（A） 對邊（B）
Model Metric Thread Total Length?? L（mm） Diagonal Opposite Side
BGJ-II-D(M20×1.5) M20×1.5 25 31 27
BGJ-II-D(M25×1.5) M25×1.5 28 41 36
BGJ-II-D(M32×1.5) M32×1.5 30 50 45
BGJ-II-D(M40×1.5) M40×1.5 30 55 50
BGJ-II-D(M50×1.5) M50×1.5 32 70 65
BGJ-II-D(M63×1.5) M63×1.5 35 85 80
BGJ-II-D(M75×1.5) M75×1.5 36 100 94
BGJ-II-D(M90×2) M90×2 36 125 120
型號 英制螺紋 總長度 對角（A） 對邊（B）
Model G Thread Total Length?? L（mm） Diagonal Opposite Side
BGJ-II-D(G1/2) G1/2” 25 31 27
BGJ-II-D(G3/4) G3/4” 28 41 36
BGJ-II-D(G1) G1” 30 50 45
BGJ-II-D(G11/4) G1 1/4” 30 55 50
BGJ-II-D(G11/2) G1 1/2” 32 70 65
BGJ-II-D(G2) G2” 35 85 80
BGJ-II-D(G21/2) G2 1/2” 36 100 94
BGJ-II-D(G3) G3” 36 125 120
型號 美制螺紋 總長度 對角（A） 對邊（B）
Model NPT Thread Total Length?? L（mm） Diagonal Opposite Side
BGJ-II-D(NPT1/2) NPT1/2 25 31 27
BGJ-II-D(NPT3/4) NPT3/4 28 41 36
BGJ-II-D(NPT1) NPT1 30 50 45
BGJ-II-D(NPT11/4) NPT11/4 30 55 50
BGJ-II-D(NPT11/2) NPT11/2 32 70 65
BGJ-II-D(NPT2) NPT2 35 85 80
BGJ-II-D(NPT21/2) NPT21/2 36 100 94
BGJ-II-D(NPT3) NPT3 36 125 120
