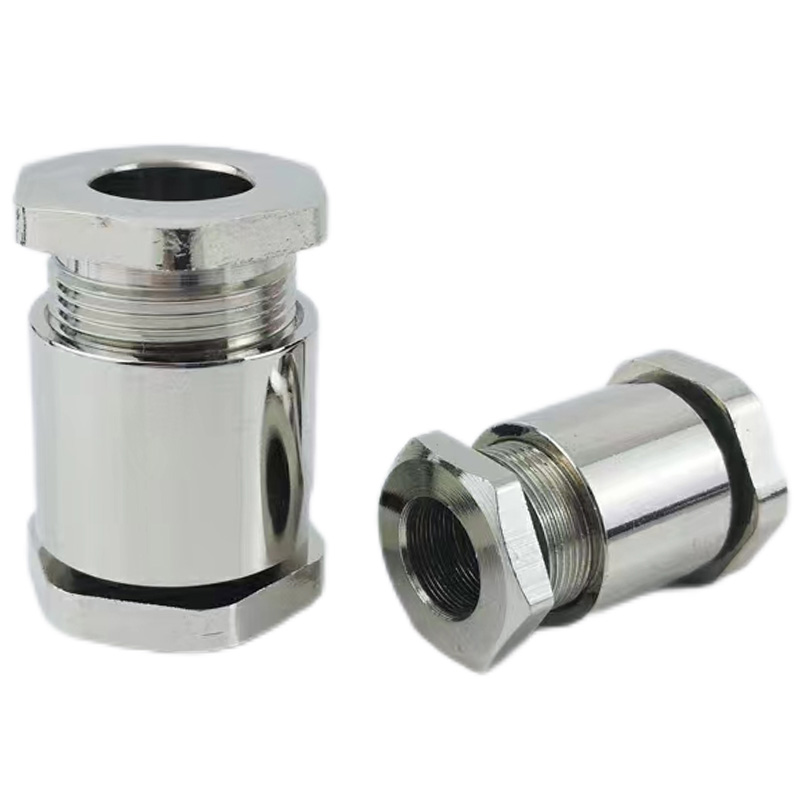

夾緊填料函

GLS-TJ? ?夾緊填料函

產品代碼:GLS-TJ
螺紋規格:公制（Mefric）、德制（PG）、英制（G）

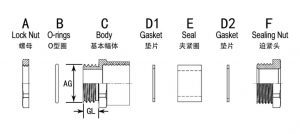

產品材質:A.C.F部位可以采用（銅鍍鎳.鉻、304、316不銹鋼）制造，D1、D2采用鐵質墊片，B,E采用丁腈橡膠（NBR）制成
防護等級:IP68。
工作溫度:靜態:-40℃~＋100℃短時可達＋120℃，動態:-20℃~＋80℃，短時可達＋100℃，（可定制-60℃至220℃）。
產品特性:夾緊式填料函是船舶專用接頭，接頭緊密夾緊電纜范圍大，抗拉力特強，可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑。

描述

型號 公制螺紋 電纜范圍 螺紋外徑 螺紋長度 扳手徑 包裝:個
Model Metric Thread Cable Range（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Spanner Size? A/F（mm） Std.Pkg （Pcs）
GLS-TJ-M14-08 M14×1 5~7 14 10 22 50
GLS-TJ-M18-13 M18×1 6~12 18 11 27 50
GLS-TJ-M22-16 M22×1 11~15 22 11 32 50
GLS-TJ-M27-19 M27×1.5 14~18 27 14 36 20
GLS-TJ-M30-24 M30×1.5 17~23 30 14 41 20
GLS-TJ-M36-28 M36×2 22~27 36 14 46 20
GLS-TJ-M42-34 M42×2 26~33 42 14 50 20
GLS-TJ-M52-42 M52×2 32~41 52 14 60 10
GLS-TJ-M58-50 M58×3 40~49 58 20 70 10
GLS-TJ-M68-58 M68×3 48~57 68 20 80 10
型號 德制螺紋 電纜范圍 螺紋外徑 螺紋長度 扳手徑 包裝:個
Model PG Thread Cable Range（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Spanner Size? A/F（mm） Std.Pkg （Pcs）
GLS-TJ-PG9-08 PG9 5~7 15.2 10 22 50
GLS-TJ-PG11-13 PG11 6~12 18.6 11 27 50
GLS-TJ-PG16-16 PG16 11~15 22.5 11 32 50
GLS-TJ-PG21-19 PG21 14~18 28.3 14 36 20
GLS-TJ-PG29-24 PG29 17~23 37 14 41 20
GLS-TJ-PG29-28 PG29 22~27 37 14 46 20
GLS-TJ-PG36-34 PG36 26~33 47 14 50 20
GLS-TJ-PG42-42 PG42 32~41 54 14 60 10
GLS-TJ-PG48-50 PG48 40~49 59.3 20 70 10
型號 英制螺紋 電纜范圍 螺紋外徑 螺紋長度 扳手徑 包裝:個
Model G Thread Cable Range（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Spanner Size? A/F（mm） Std.Pkg （Pcs）
GLS-TJ-G3/8-08 G3/8 5~7 13.1 10 22 50
GLS-TJ-G1/2-13 G1/2 6~12 20.9 11 27 50
GLS-TJ-G1/2-16 G1/2 11~15 20.9 11 32 50
GLS-TJ-G3/4-19 G3/4 14~18 26.4 14 36 20
GLS-TJ-G1-24 G1 17~23 33.2 14 41 20
GLS-TJ-G11/4-28 G11/4 22~27 41.9 14 46 20
GLS-TJ-G11/4-34 G11/4 26~33 41.9 14 50 20
GLS-TJ-G11/2-42 G11/2 32~41 47.8 14 60 10
GLS-TJ-G2-50 G2 40~49 59.6 20 70 10
