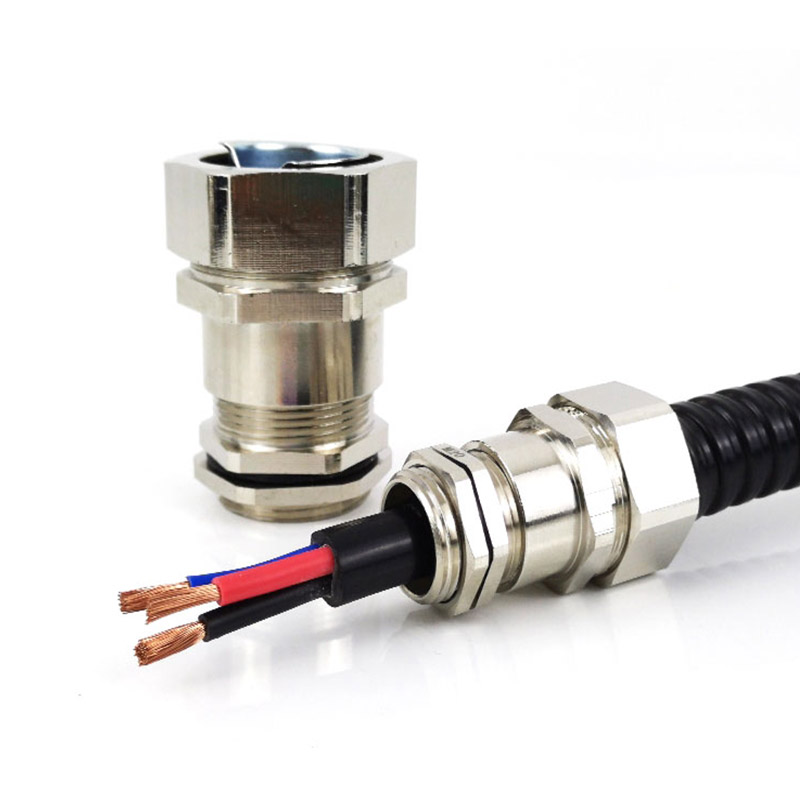

金屬軟管電纜接頭

GLS-TDR? ?軟管電纜接頭

產品代碼:GLS-TDR
螺紋規格:公制（Mefric）、德制（PG）、英制（G）
產品材質:A.C.F.I部位可選用黃銅或不銹鋼制造；B.D.H部位采用丁腈橡膠(NBR)制成；E采用尼龍制成；G采用鐵皮壓鑄制成。
防護等級:IP68。
工作溫度:靜態:-40℃~＋110℃短時可達＋120℃，動態:-20℃~＋80℃，短時可達＋100℃。
產品特性:軟管與電纜雙鎖接頭適用于現場所有密封、固定、防滑、高強度的要求，能牢固地固定軟管與電纜。耐鹽水、弱酸、酒精、油、油脂和一般溶劑。

類別：

描述

型號 公制螺紋 適配軟管 電纜范圍 螺紋外徑 螺紋長度 包裝:個
Model Metric Thread Fitting Hose（φ） Cable Range（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Std.Pkg （Pcs）
GLS-TDR-M10-06/8 M10×1 φ8 3~6 10 6 100
GLS-TDR-M12-08/10 M12×1 φ10 4~10 12 8 100
GLS-TDR-M16-10/10 M16×1.5 φ10 6~10 16 8 100
GLS-TDR-M20-12/13 M20×1.5 φ13 8~12 20 8 100
GLS-TDR-M20-12/16 M20×1.5 φ16 8~12 20 8 100
GLS-TDR-M25-16/20 M25×1.5 φ20 11~16 25 10 50
GLS-TDR-M32-22/25 M32×1.5 φ25 15~22 32 10 50
GLS-TDR-M40-28/32 M40×1.5 φ32 22~28 40 12 10
GLS-TDR-M50-36/38 M50×1.5 φ38 28~36 50 13 10
GLS-TDR-M63-44/51 M63×1.5 φ51 37~44 63 14 5
型號 德制螺紋 適配軟管 電纜范圍 螺紋外徑 螺紋長度 包裝:個
Model PG Thread Fitting Hose（φ） Cable Range（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Std.Pkg （Pcs）
GLS-TDR-PG9-08/10 PG9 φ10 4~8 15.2 8 100
GLS-TDR-PG11-10/13 PG11 φ13 6~10 18.6 8 100
GLS-TDR-PG13.5-12/16 PG13.5 φ16 8~12 20.4 8 100
GLS-TDR-PG16-14/16 PG16 φ16 10~14 22.5 10 50
GLS-TDR-PG21-18/20 PG21 φ20 13~18 28.3 11 50
GLS-TDR-PG29-25/32 PG29 φ32 18~25 37 11 50
GLS-TDR-PG36-32/32 PG36 φ32 25~32 47 12 10
GLS-TDR-PG42-38/40 PG42 φ38 32~38 54 13 10
GLS-TDR-PG48-44/51 PG48 φ51 37~44 59.3 14 10
型號 英制螺紋 適配軟管 電纜范圍 螺紋外徑 螺紋長度 包裝:個
Model G Thread Fitting Hose（φ） Cable Range（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Std.Pkg （Pcs）
GLS-TDR-G3/8-08/10 G3/8 φ10 4~8 16.5 8 100
GLS-TDR-G3/8-10/13 G3/8 φ13 6~10 16.5 8 100
GLS-TDR-G1/2-12/16 G1/2 φ16 8~12 21.3 11 100
GLS-TDR-G3/4-18/20 G3/4 φ20 13~18 26.6 11 50
GLS-TDR-G1-22/25 G1 φ25 15~22 33.4 11 50
GLS-TDR-G11/4-30/32 G11/4 φ32 22~30 42.1 12 10
GLS-TDR-G11/2-32/32 G11/2 φ32 25~32 47.8 13 10
GLS-TDR-G2-44/51 G2 φ51 37~44 59.6 14 5
