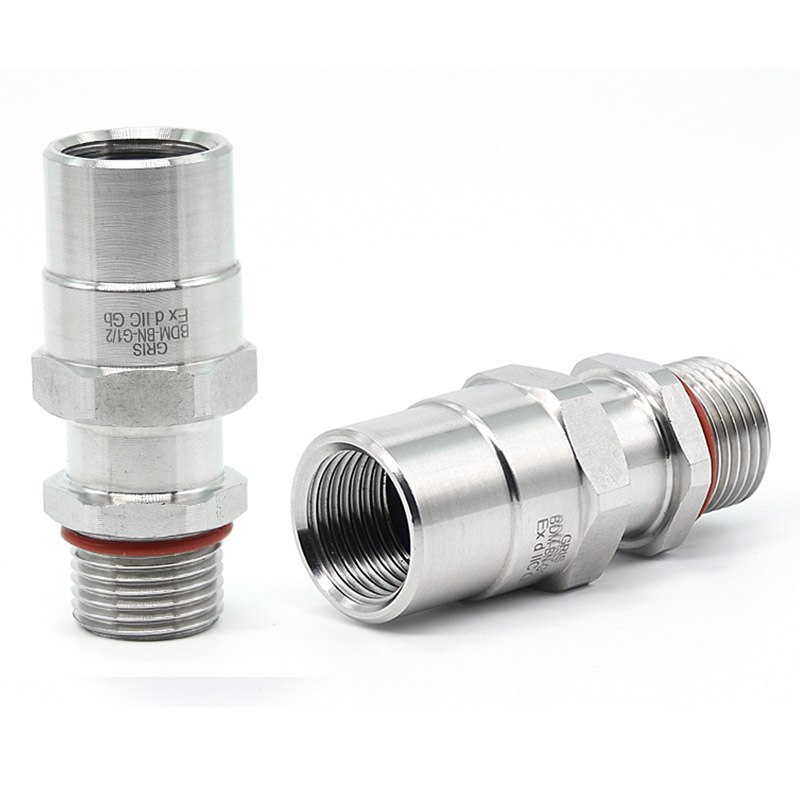

BDM-BN 防爆非鎧裝電纜密封接頭(內外絲)

BDM-BN? 防爆非鎧裝電纜密封接頭(內外絲)

產品代碼:GLS-BDM-BN
螺紋規格:M公制螺紋、NPT螺紋及G管螺紋線,其他可定制
產品材質:碳素鋼、黃銅鍍鎳、304 不銹鋼、316不銹鋼,其他可定制
防爆標志:Ex eb llC Gb; Ex tb lllC Db.
防護等級:IP66
工作溫度:-40℃~+100℃
產品特性:密封圈采用丁腈橡膠材質,耐候性強;密封夾緊組件,適用更廣的電纜規格。
備注:根據使用要求配置:鎖母、密封墊圈、接地片、護罩等附件
適用范圍:
適用于石油開采、煉油、化工、軍工等危險環境場所;
適用于爆炸性氣體環境1區、2區場所;
適用于可燃性粉塵環境 20 區、21 區、22 區場所;
適用于IIA、IIB、IIC 類爆炸性氣體環境;
適用于非鎧裝電纜,電纜布線。

描述

型號 公制螺紋 鎖線范圍 螺紋外徑 螺紋長度 總長度 對邊/最大外徑
Model Metric Thread Cable Range(mm) Thread O.D????? A(mm) Thread Length??? C(mm) Total Length?? L(mm) Spanner Size??? S/ΦD(mm)
GLS-BDM-BN-M20S-10 M20×1.5 5-10 20 15 56 27/30
GLS-BDM-BN-M20-15 M20×1.5 9-15 20 15 56 27/30
GLS-BDM-BN-M25S-15 M25×1.5 9-15 25 15 56 33/37
GLS-BDM-BN-M25-20 M25×1.5 14-20 25 15 56 33/37
GLS-BDM-BN-M32S-20 M32×1.5 14-20 32 17 60 38/42
GLS-BDM-BN-M32-25 M32×1.5 19-25 32 17 60 38/42
GLS-BDM-BN-M40S-25 M40×1.5 19-25 40 17 61 45/49
GLS-BDM-BN-M40-32 M40×1.5 25-32 40 17 61 45/49
GLS-BDM-BN-M50SS-32 M50×1.5 25-32 50 17 63 54/59
GLS-BDM-BN-M50S-36 M50×1.5 31-36 50 17 63 54/59
GLS-BDM-BN-M50-40 M50×1.5 35-40 50 17 63 54/59
GLS-BDM-BN-M63S-45 M63×1.5 39-45 63 17 63 64/69
GLS-BDM-BN-M63-50 M63×1.5 45-50 63 17 63 64/69
GLS-BDM-BN-M75S-56 M75×1.5 48-56 75 17 69 82/87
GLS-BDM-BN-M75-65 M75×1.5 56-65 75 17 69 82/87
GLS-BDM-BN-M90S-65 M90×2.0 51-65 90 17 72 100/105
GLS-BDM-BN-M90-75 M90×2.0 64-75 90 17 72 100/105
GLS-BDM-BN-M115S-84 M115×2.0 74-84 115 17 72 120/125
GLS-BDM-BN-M115-98 M115×2.0 87-98 115 17 72 120/125
型號 英制螺紋 鎖線范圍 螺紋外徑 螺紋長度 總長度 對邊/最大外徑
Model G Thread Cable Range(mm) Thread O.D????? A(mm) Thread Length??? C(mm) Total Length?? L(mm) Spanner Size??? S/ΦD(mm)
GLS-BDM-BN-G1/2S-10 G1/2 5-10 20.9 15 56 27/30
GLS-BDM-BN-G1/2-15 G1/2 9-15 20.9 15 56 27/30
GLS-BDM-BN-G3/4S-15 G3/4 9-15 26.4 15 56 33/37
GLS-BDM-BN-G3/4-20 G3/4 14-20 26.4 15 56 33/37
GLS-BDM-BN-G1S-20 G1 14-20 33.2 17 60 38/42
GLS-BDM-BN-G1-25 G1 19-25 33.2 17 60 38/42
GLS-BDM-BN-G11/4S-25 G11/4 19-25 41.9 17 61 45/49
GLS-BDM-BN-G11/4-32 G11/4 25-32 41.9 17 61 45/49
GLS-BDM-BN-G11/2SS-32 G11/2 25-32 47.8 17 63 54/59
GLS-BDM-BN-G11/2S-36 G11/2 31-36 47.8 17 63 54/59
GLS-BDM-BN-G11/2-40 G11/2 35-40 47.8 17 63 54/59
GLS-BDM-BN-G2S-45 G2 39-45 59.6 17 63 64/69
GLS-BDM-BN-G2-50 G2 45-50 59.6 17 63 64/69
GLS-BDM-BN-G21/2S-56 G21/2 48-56 75.1 17 69 82/87
GLS-BDM-BN-G21/2-65 G21/2 56-65 75.1 17 69 82/87
GLS-BDM-BN-G3S-65 G3 51-65 87.8 17 72 100/105
GLS-BDM-BN-G3-75 G3 64-75 87.8 17 72 100/105
GLS-BDM-BN-G4S-84 G4 74-84 114 17 72 120/125
GLS-BDM-BN-G4-98 G4 87-98 114 17 72 120/125
型號 美制螺紋 鎖線范圍 螺紋外徑 螺紋長度 總長度 對邊/最大外徑
Model NPT Thread Cable Range(mm) Thread O.D????? A(mm) Thread Length??? C(mm) Total Length?? L(mm) Spanner Size??? S/ΦD(mm)
GLS-BDM-BN-NPT1/2S-10 NPT1/2 5-10 21.3 15 56 27/30
GLS-BDM-BN-NPT1/2-15 NPT1/2 9-15 21.3 15 56 27/30
GLS-BDM-BN-NPT3/4S-15 NPT3/4 9-15 26.8 15 56 33/37
GLS-BDM-BN-NPT3/4-20 NPT3/4 14-20 26.8 15 56 33/37
GLS-BDM-BN-NPT1S-20 NPT1 14-20 33.5 17 60 38/42
GLS-BDM-BN-NPT1-25 NPT1 19-25 33.5 17 60 38/42
GLS-BDM-BN-NPT11/4S-25 NPT11/4 19-25 42.3 17 61 45/49
GLS-BDM-BN-NPT11/4-32 NPT11/4 25-32 42.3 17 61 45/49
GLS-BDM-BN-NPT11/2SS-32 NPT11/2 25-32 48 17 63 54/59
GLS-BDM-BN-NPT11/2S-36 NPT11/2 31-36 48 17 63 54/59
GLS-BDM-BN-NPT11/2-40 NPT11/2 35-40 48 17 63 54/59
GLS-BDM-BN-NPT2S-45 NPT2 39-45 60 17 63 64/69
GLS-BDM-BN-NPT2-50 NPT2 45-50 60 17 63 64/69
GLS-BDM-BN-NPT21/2S-56 NPT21/2 48-56 75.5 17 69 82/87
GLS-BDM-BN-NPT21/2-65 NPT21/2 56-65 75.5 17 69 82/87
GLS-BDM-BN-NPT3S-65 NPT3 51-65 88.5 17 72 100/105
GLS-BDM-BN-NPT3-75 NPT3 64-75 88.5 17 72 100/105
GLS-BDM-BN-NPT4S-84 NPT4 74-84 114 17 72 120/125
GLS-BDM-BN-NPT4-98 NPT4 87-98 114 17 72 120/125
