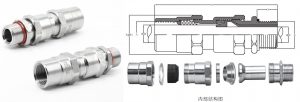

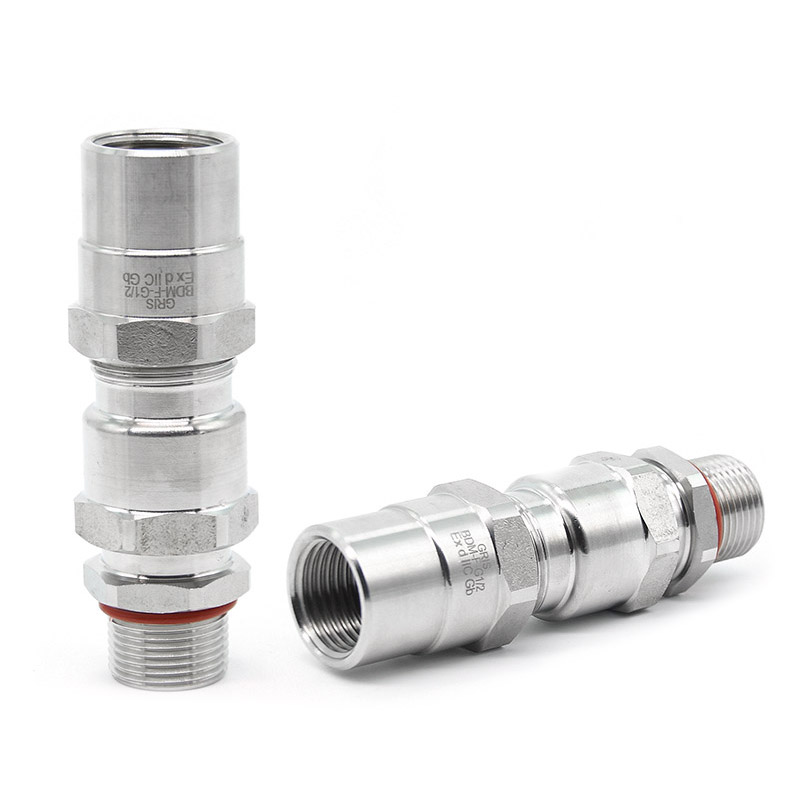

BDM-F 防爆鎧裝電纜密封接頭(內外絲)

BDM-F? 防爆鎧裝電纜密封接頭

產品代碼:GLS-BDM-F
螺紋規格:M公制螺紋、NPT螺紋及G管螺紋線，其他可定制
產品材質:碳素鋼、黃銅鍍鎳、304 不銹鋼、316不銹鋼，其他可定制
防爆標志:Ex eb lC Gb; Ex db lC Gb; Ex tb lllC Db.
防護等級:IP66
工作溫度:-40℃~+100℃
產品特性：密封圈采用丁腈橡膠材質，耐候性強；密封夾緊組件，適用更廣的電纜規格。
備注:根據使用要求配置:鎖母、密封墊圈、接地片、護罩等附件
適用范圍：
適用于石油開采、煉油、化工、軍工等危險環境場所:
適用于爆炸性氣體環境1區、2區場所;
適用于可燃性粉塵環境 20 區、21 區、22 區場所;
適用于IIA、IIB、IIC 類爆炸性氣體環境;
適用于鎧裝電纜，電纜布線。
適用于帶鋼絲鎧裝，編織鎧裝和鋼帶鎧裝的電纜夾緊密封。

描述

型號 螺紋外徑 出線端電纜最大外徑（B） 進線端電纜外徑范圍（D） 螺紋長度 總長度 對邊/最大外徑
Model Thread O.D????? A（mm） Maximum Outer Diameter (mm) Cable Range（mm） Thread Length? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-F-M20-15 20 11 9-15 15 86 27/30
GLS-BDM-F-M25S-15 25 16 9-15 15 86 33/37
GLS-BDM-F-M25-20 25 16 14-20 15 86 33/37
GLS-BDM-F-M32S-20 32 21 14-20 17 90 38/42
GLS-BDM-F-M32-25 32 21 19-25 17 90 38/42
GLS-BDM-F-M40S-25 40 27 19-25 17 93 45/49
GLS-BDM-F-M40-32 40 27 25-32 17 93 45/49
GLS-BDM-F-M50S-36 50 33 31-36 17 93 54/59
GLS-BDM-F-M50-40 50 35 35-40 17 93 54/59
GLS-BDM-F-M63S-45 63 43 39-45 17 93 64/69
GLS-BDM-F-M63-50 63 45 45-50 17 93 64/69
GLS-BDM-F-M75S-56 75 52 48-56 17 108 82/87
GLS-BDM-F-M75-65 75 59 56-65 17 108 82/87
GLS-BDM-F-M90S-65 90 64 51-65 17 108 100/105
GLS-BDM-F-M90-75 90 70 64-75 17 108 100/105
GLS-BDM-F-M115S-84 115 80 74-84 17 108 120/125
GLS-BDM-F-M115-98 115 90 87-98 17 108 120/125
型號 螺紋外徑 出線端電纜最大外徑（B） 進線端電纜外徑范圍（D） 螺紋長度 總長度 對邊/最大外徑
ModFl Thread O.D????? A（mm） Maximum Outer Diameter(mm) Cable Range（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-F-G1/2-15 20.9 11 9-15 15 86 27/30
GLS-BDM-F-G3/4S-15 26.4 16 9-15 15 86 33/37
GLS-BDM-F-G3/4-20 26.4 16 14-20 15 86 33/37
GLS-BDM-F-G1S-20 33.2 21 14-20 17 90 38/42
GLS-BDM-F-G1-25 33.2 21 19-25 17 90 38/42
GLS-BDM-F-G11/4S-25 41.9 27 19-25 17 93 45/49
GLS-BDM-F-G11/4-32 41.9 27 25-32 17 93 45/49
GLS-BDM-F-G11/2S-36 47.8 33 31-36 17 93 54/59
GLS-BDM-F-G11/2-40 47.8 35 35-40 17 93 54/59
GLS-BDM-F-G2S-45 59.6 43 39-45 17 93 64/69
GLS-BDM-F-G2-50 59.6 45 45-50 17 93 64/69
GLS-BDM-F-G21/2S-56 75.1 52 48-56 17 108 82/87
GLS-BDM-F-G21/2-65 75.1 59 56-65 17 108 82/87
GLS-BDM-F-G3S-65 87.8 64 51-65 17 108 100/105
GLS-BDM-F-G3-75 87.8 70 64-75 17 108 100/105
GLS-BDM-F-G4S-84 114 80 74-84 17 108 120/125
GLS-BDM-F-G4-98 114 90 87-98 17 108 120/125
型號 螺紋外徑 出線端電纜最大外徑（B） 進線端電纜外徑范圍（D） 螺紋長度 總長度 對邊/最大外徑
ModFl Thread O.D????? A（mm） Maximum Outer Diameter(mm) Cable Range（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-F-NPT1/2-15 21.3 11 9-15 15 86 27/30
GLS-BDM-F-NPT3/4S-15 26.8 16 9-15 15 86 33/37
GLS-BDM-F-NPT3/4-20 26.8 16 14-20 15 86 33/37
GLS-BDM-F-NPT1S-20 33.5 21 14-20 17 90 38/42
GLS-BDM-F-NPT1-25 33.5 21 19-25 17 90 38/42
GLS-BDM-F-NPT11/4S-25 42.3 27 19-25 17 93 45/49
GLS-BDM-F-NPT11/4-32 42.3 27 25-32 17 93 45/49
GLS-BDM-F-NPT11/2S-36 48 33 31-36 17 93 54/59
GLS-BDM-F-NPT11/2-40 48 35 35-40 17 93 54/59
GLS-BDM-F-NPT2S-45 60 43 39-45 17 93 64/69
GLS-BDM-F-NPT2-50 60 45 45-50 17 93 64/69
GLS-BDM-F-NPT21/2S-56 75.5 52 48-56 17 108 82/87
GLS-BDM-F-NPT21/2-65 75.5 59 56-65 17 108 82/87
GLS-BDM-F-NPT3S-65 88.5 64 51-65 17 108 100/105
GLS-BDM-F-NPT3-75 88.5 70 64-75 17 108 100/105
GLS-BDM-F-NPT4S-84 114 80 74-84 17 108 120/125
GLS-BDM-F-NPT4-98 114 90 87-98 17 108 120/125
