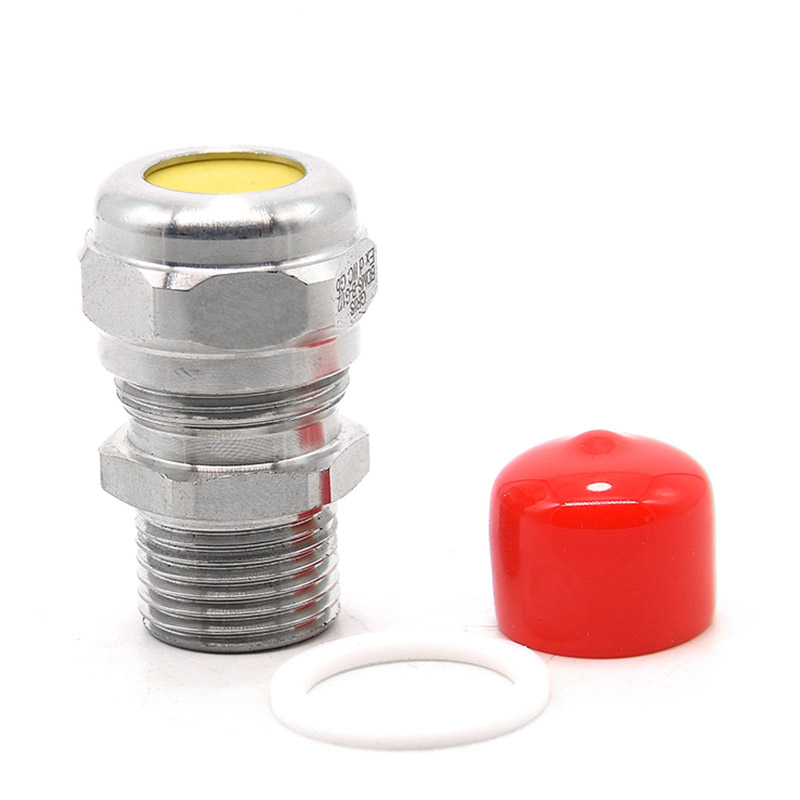

BDM-B(S) 防爆電纜夾緊密封接頭

防爆非鎧裝電纜夾緊密封接頭

產品代碼:GLS-BDM-B(S)
螺紋規格:M公制螺紋、NPT螺紋及G管螺紋線，其他可定制
產品材質:黃銅鍍鎳、304 不銹鋼、316不銹鋼，其他可定制
防爆標志:Ex eb llC Gb; Ex tb lllC Db.
防護等級:IP66
工作溫度:-40℃~+100℃
產品特性：密封圈采用硅橡膠材質，耐候性強；密封夾緊組件，適用更廣的電纜規格。
備注:根據使用要求配置:鎖母、密封墊圈、接地片、護罩等附件
適用范圍：
●適用于石油開采、煉油、化工、軍工等危險環境場所;
●適用于爆炸性氣體環境1區、2區場所;
●適用于可燃性粉塵環境 20 區、21 區、22 區場所;
●適用于IIA、IIB、IIC 類爆炸性氣體環境;
●適用于非鎧裝電纜，電纜布線

描述

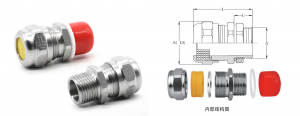

型號 公制螺紋 鎖線范圍 螺紋外徑 螺紋長度 總長度 對邊/最大外徑
Model Metric Thread Cable Range（mm） Thread O.D????? A（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-B(S)-M20-15 M20×1.5 9-15 20 15 50 27/30
GLS-BDM-B(S)-M25-20 M25×1.5 9-20.5 25 15 50 33/36
GLS-BDM-B(S)-M32-26 M32×1.5 13-26 32 19 58 42/45
GLS-BDM-B(S)-M40-33 M40×1.5 18-33 40 19 62 48/52
GLS-BDM-B(S)-M50-41 M50×1.5 24-41 50 19 70 60/65
GLS-BDM-B(S)-M63-52 M63×1.5 28-52.5 63 22 76 70/75
GLS-BDM-B(S)-M75-52 M75×1.5 28-52.5 75 24 80 82/87
型號 英制螺紋 鎖線范圍 螺紋外徑 螺紋長度 總長度 對邊/最大外徑
Model G Thread Cable Range（mm） Thread O.D????? A（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-B(S)-G1/2S-15 G1/2 9-15 20.9 15 50 27/30
GLS-BDM-B(S)-G3/4S-20 G3/4 9-20.5 26.4 15 50 33/36
GLS-BDM-B(S)-G1-26 G1 13-26 33.2 19 58 42/45
GLS-BDM-B(S)-G1 1/4-33 G1 1/4 18-33 41.9 19 62 48/52
GLS-BDM-B(S)-G1 1/2-41 G1 1/2 24-41 47.8 19 70 60/65
GLS-BDM-B(S)-G2-52 G2 28-52.5 59.6 22 76 70/75
GLS-BDM-B(S)-G2 1/4-52 G2 1/4 28-52.5 75.2 24 80 82/87
型號 美制螺紋 鎖線范圍 螺紋外徑 螺紋長度 總長度 對邊/最大外徑
Model NPT Thread Cable Range（mm） Thread O.D????? A（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-B(S)-NPT1/2-15 NPT1/2 9-15 21.3 15 50 27/30
GLS-BDM-B(S)-NPT3/4-20 NPT3/4 9-20.5 26.8 15 50 33/36
GLS-BDM-B(S)-NPT1-26 NPT1 13-26 33.5 19 58 42/45
GLS-BDM-B(S)-NPT1 1/4-33 NPT1 1/4 18-33 42.3 19 62 48/52
GLS-BDM-B(S)-NPT1 1/2-41 NPT1 1/2 24-41 48 19 70 60/65
GLS-BDM-B(S)-NPT2-52 NPT2 28-52.5 60 22 76 70/75
GLS-BDM-B(S)-NPT2 1/4-52 NPT2 1/4 28-52.5 75.5 24 80 82/87
