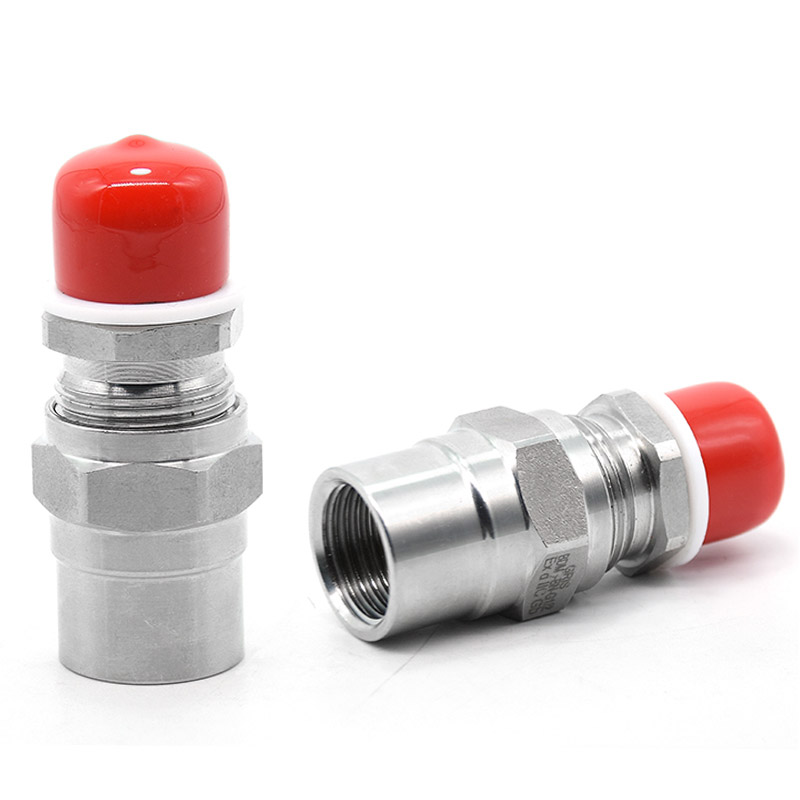

BDM-BN(X) 防爆非鎧裝電纜密封接頭（內外絲）

防爆非鎧裝電纜夾緊密封接頭

產品代碼:GLS-BDM-BN(X)
螺紋規格:M公制螺紋、NPT螺紋及G管螺紋線，其他可定制
產品材質:黃銅鍍鎳、304 不銹鋼、316不銹鋼，其他可定制
防爆標志:Ex eb lC Gb;Ex tb lllC Db.
防護等級:IP66
工作溫度:-40℃~+100℃
產品特性：
●密封圈采用硅橡膠材質，耐候性強:
●密封夾緊組件，適用更廣的電纜規格。
適用范圍：
●適用于石油開采、煉油、化工、軍工等危險環境場所，
●適用于爆炸性氣體環境1區、2區場所;
●適用于可燃性粉塵環境 20 區、21 區、22 區場所
●適用于 IIA、IIB、IIC 類爆炸性氣體環境;
●適用于鎧裝電纜，電纜布線:
備注:根據使用要求配置，鎖母、密封墊圈、接地片、護罩等附件

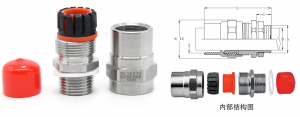

描述

型號 公制螺紋 鎖線范圍 螺紋外徑 螺紋長度 總長度 對邊/最大外徑
Model Metric Thread Cable Range（mm） Thread O.D????? A（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-BN(X)-M20S-12 M20×1.5 6-12 20 15 65 27/30
GLS-BDM-BN(X)-M20-15 M20×1.5 9-15 20 15 65 27/30
GLS-BDM-BN(X)-M25S-15 M25×1.5 9-15 25 15 65 33/36
GLS-BDM-BN(X)-M25-20 M25×1.5 12.5-20.5 25 15 65 33/36
GLS-BDM-BN(X)-M32S-20 M32×1.5 12.5-20.5 32 19 77 42/45
GLS-BDM-BN(X)-M32-26 M32×1.5 17-26 32 19 77 42/45
GLS-BDM-BN(X)-M40S-26 M40×1.5 17-26 40 19 81 48/52
GLS-BDM-BN(X)-M40-33 M40×1.5 22-33 40 19 81 48/52
GLS-BDM-BN(X)-M50S-33 M50×1.5 22-33 50 19 89 60/65
GLS-BDM-BN(X)-M50-41 M50×1.5 28-41 50 19 89 60/65
GLS-BDM-BN(X)-M63S-41 M63×1.5 28-41 63 22 95 70/75
GLS-BDM-BN(X)-M63-52 M63×1.5 36.5-52.5 63 22 95 70/75
GLS-BDM-BN(X)-M75S-52 M75×1.5 36.5-52.5 75 24 102 82/87
型號 英制螺紋 鎖線范圍 螺紋外徑 螺紋長度 總長度 對邊/最大外徑
Model G Thread Cable Range（mm） Thread O.D????? A（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-BN(X)-G1/2S-12 G1/2 6-12 20.9 15 65 27/30
GLS-BDM-BN(X)-G1/2-15 G1/2 9-15 20.9 15 65 27/30
GLS-BDM-BN(X)-G3/4S-15 G3/4 9-15 26.4 15 65 33/36
GLS-BDM-BN(X)-G3/4-20 G3/4 12.5-20.5 26.4 15 65 33/36
GLS-BDM-BN(X)-G1S-20 G1 12.5-20.5 33.2 19 77 42/45
GLS-BDM-BN(X)-G1-26 G1 17-26 33.2 19 77 42/45
GLS-BDM-BN(X)-G11/4S-26 G11/4 17-26 41.9 19 81 48/52
GLS-BDM-BN(X)-G11/4-33 G11/4 22-33 41.9 19 81 48/52
GLS-BDM-BN(X)-G11/2S-33 G11/2 22-33 47.8 19 89 60/65
GLS-BDM-BN(X)-G11/2-41 G11/2 28-41 47.8 19 89 60/65
GLS-BDM-BN(X)-G2S-41 G2 28-41 59.6 22 95 70/75
GLS-BDM-BN(X)-G2-52 G2 36.5-52.5 59.6 22 95 70/75
GLS-BDM-BN(X)-G21/2S-52 G21/2 36.5-52.5 75.1 24 102 82/87
型號 美制螺紋 鎖線范圍 螺紋外徑 螺紋長度 總長度 對邊/最大外徑
Model NPT Thread Cable Range（mm） Thread O.D????? A（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-BN(X)-NPT1/2S-12 NPT1/2 6-12 21.3 15 65 27/30
GLS-BDM-BN(X)-NPT1/2-15 NPT1/2 9-15 21.3 15 65 27/30
GLS-BDM-BN(X)-NPT3/4S-15 NPT3/4 9-15 26.8 15 65 33/36
GLS-BDM-BN(X)-NPT3/4-20 NPT3/4 12.5-20.5 26.8 15 65 33/36
GLS-BDM-BN(X)-NPT1S-20 NPT1 12.5-20.5 33.5 19 77 42/45
GLS-BDM-BN(X)-NPT1-26 NPT1 17-26 33.5 19 77 42/45
GLS-BDM-BN(X)-NPT11/4S-26 NPT11/4 17-26 42.3 19 81 48/52
GLS-BDM-BN(X)-NPT11/4-33 NPT11/4 22-33 42.3 19 81 48/52
GLS-BDM-BN(X)-NPT11/2S-33 NPT11/2 22-33 48 19 89 60/65
GLS-BDM-BN(X)-NPT11/2-41 NPT11/2 28-41 48 19 89 60/65
GLS-BDM-BN(X)-NPT2S-41 NPT2 28-41 60 22 95 70/75
GLS-BDM-BN(X)-NPT2-52 NPT2 36.5-52.5 60 22 95 70/75
GLS-BDM-BN(X)-NPT21/2S-52 NPT21/2 36.5-52.5 75.5 24 102 82/87
