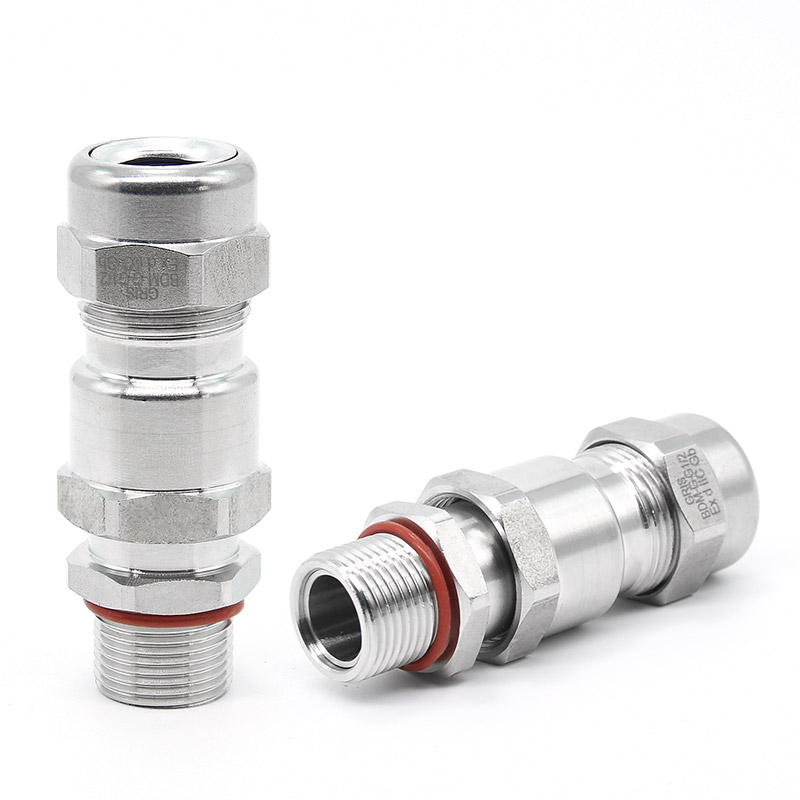

BDM-G 防爆鎧裝電纜密封接頭(雙密封)

BDM-G? 防爆鎧裝電纜密封接頭(雙密封)

產品代碼:GLS-BDM-G
螺紋規格:M公制螺紋、NPT螺紋及G管螺紋線，其他可定制
產品材質:碳素鋼、黃銅鍍鎳、304 不銹鋼、316不銹鋼，其他可定制
防爆標志:Ex eb lC Gb; Ex db lC Gb; Ex tb lllC Db.
防護等級:IP66
工作溫度:-40℃~+100℃
產品特性：密封圈采用丁腈橡膠材質，耐候性強；可逆鎧裝夾緊裝置，適用于所有鎧裝編織類型電纜；密封夾緊組件，適用更廣的電纜規格。
備注:根據使用要求配置:鎖母、密封墊圈、接地片、護罩等附件
適用范圍：
適用于石油開采、煉油、化工、軍工等危險環境場所:
適用于爆炸性氣體環境1區、2區場所;
適用于可燃性粉塵環境 20 區、21 區、22 區場所;
適用于IIA、IIB、IIC 類爆炸性氣體環境;
適用于鎧裝電纜，電纜布線。
適用于帶鋼絲鎧裝，編織鎧裝和鋼帶鎧裝的電纜夾緊密封。

描述

型號 螺紋外徑 出線端電纜最大外徑（B） 進線端電纜外徑范圍（D） 螺紋長度 總長度 對邊/最大外徑
ModGl Thread O.D????? A（mm） Maximum Outer Diameter(mm) Cable Range（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-G-M20-15 20 5~10 9~15 15 75 27/30
GLS-BDM-G-M25-20 25 9~15 14~20 15 75 33/37
GLS-BDM-G-M32-25 32 14~20 19~25 17 77 38/42
GLS-BDM-G-M40-32 40 19~25 25~32 17 80 45/49
GLS-BDM-G-M50S-36 50 25~32 31~36 17 80 54/59
GLS-BDM-G-M50-40 50 31~36 36~40 17 80 54/59
GLS-BDM-G-M63S-45 63 35~40 39~45 17 80 64/69
GLS-BDM-G-M63-50 63 39~45 45~50 17 80 64/69
GLS-BDM-G-M75S-56 75 41~50 48~56 17 95 82/87
GLS-BDM-G-M75-65 75 48~56 56~65 17 95 82/87
GLS-BDM-G-M90-75 90 51~65 64~75 17 98 100/105
GLS-BDM-G-M115-98 115 74~84 87~98 17 98 120/125
型號 螺紋外徑 出線端電纜最大外徑（B） 進線端電纜外徑范圍（D） 螺紋長度 總長度 對邊/最大外徑
ModGl Thread O.D????? A（mm） Maximum Outer Diameter(mm) Cable Range（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-G-G1/2-15 20.9 5~10 9~15 15 75 27/30
GLS-BDM-G-G3/4-20 26.4 9~15 14~20 15 75 33/37
GLS-BDM-G-G1-25 33.2 14~20 19~25 17 77 38/42
GLS-BDM-G-G11/4-32 41.9 19~25 25~32 17 80 45/49
GLS-BDM-G-G11/2S-36 47.8 25~32 31~36 17 80 54/59
GLS-BDM-G-G11/2-40 47.8 31~36 36~40 17 80 54/59
GLS-BDM-G-G2S-45 59.6 35~40 39~45 17 80 64/69
GLS-BDM-G-G2-50 59.6 39~45 45~50 17 80 64/69
GLS-BDM-G-G21/2S-56 75.1 41~50 48~56 17 95 82/87
GLS-BDM-G-G21/2-65 75.1 48~56 56~65 17 95 82/87
GLS-BDM-G-G3-75 87.8 51~65 64~75 17 98 100/105
GLS-BDM-G-G4-98 114 74~84 87~98 17 98 120/125
型號 螺紋外徑 出線端電纜最大外徑（B） 進線端電纜外徑范圍（D） 螺紋長度 總長度 對邊/最大外徑
ModGl Thread O.D????? A（mm） Maximum Outer Diameter(mm) Cable Range（mm） Thread Length??? C（mm） Total Length?? L（mm） Spanner Size??? S/ΦD（mm）
GLS-BDM-G-NPT1/2-15 21.3 5~10 9~15 15 75 27/30
GLS-BDM-G-NPT3/4-20 26.8 9~15 14~20 15 75 33/37
GLS-BDM-G-NPT1-25 33.5 14~20 19~25 17 77 38/42
GLS-BDM-G-NPT11/4-32 42.3 19~25 25~32 17 80 45/49
GLS-BDM-G-NPT11/2S-36 48 25~32 31~36 17 80 54/59
GLS-BDM-G-NPT11/2-40 48 31~36 36~40 17 80 54/59
GLS-BDM-G-NPT2S-45 60 35~40 39~45 17 80 64/69
GLS-BDM-G-NPT2-50 60 39~45 45~50 17 80 64/69
GLS-BDM-G-NPT21/2S-56 75.5 41~50 48~56 17 95 82/87
GLS-BDM-G-NPT21/2-65 75.5 48~56 56~65 17 95 82/87
GLS-BDM-G-NPT3-75 88.5 51~65 64~75 17 98 100/105
GLS-BDM-G-NPT4-98 114 74~84 87~98 17 98 120/125
