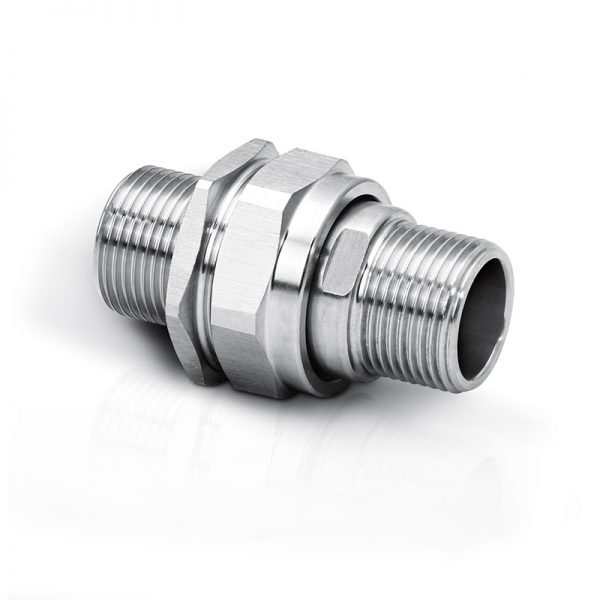

BHJ-II-C 防爆活接頭

防爆活接頭C系列

產品代碼:GLS-BHJ-II-C
螺紋規格:M公制螺紋、NPT螺紋及G管螺紋線,其他可定制
產品材質:304 不銹鋼、316不銹鋼
防爆標志:Ex eb lC Gb;Ex db lIC Gb;Ex tb lllC Db.
防護等級:IP66
工作溫度:-40℃~+100℃
適用范圍:
●適用于石油開采、煉油、化工、軍工等危險環境場所,
●適用于爆炸性氣體環境1區、2區場所;
●適用于可燃性粉塵環境 20 區、21 區、22 區場所
●適用于 IIA、IIB、IIC 類爆炸性氣體環境;

描述

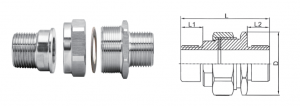

型號 公制螺紋 螺紋長度 總長度 最大外徑(B) 對邊/最大外徑
Model Metric Thread L1 L2 Total Length?? L(mm) Max OD Spanner Size??? S/ΦD(mm)
BHJ-II-C(M20×1.5) M20×1.5 16 16 64 15 34/38
BHJ-II-C(M25×1.5) M25×1.5 16 16 65 20 41/46
BHJ-II-C(M32×1.5) M32×1.5 20 20 76 25 45/50
BHJ-II-C(M40×1.5) M40×1.5 20 20 76 32 55/60
BHJ-II-C(M50×1.5) M50×1.5 20 20 76 38 68/73
BHJ-II-C(M63×1.5) M63×1.5 22 22 86 50 76/83
BHJ-II-C(M75×1.5) M75×1.5 22 22 86 65 100/105
BHJ-II-C(M90×2) M90×2 24 24 92 76 110/115
BHJ-II-C(M115×2) M115×2 24 24 94 100 136/140
型號 英制螺紋 螺紋長度 總長度 最大外徑(B) 對邊/最大外徑
Model G Thread L1 L2 Total Length?? L(mm) Max OD Spanner Size??? S/ΦD(mm)
BHJ-II-C(G1/2) 1/2” 16 16 64 15 34/38
BHJ-II-C(G3/4) 3/4” 16 16 65 20 41/46
BHJ-II-C(G1) 1” 20 20 76 25 45/50
BHJ-II-C(G11/4) 1 1/4” 20 20 76 32 55/60
BHJ-II-C(G11/2) 1 1/2” 20 20 76 38 68/73
BHJ-II-C(G2) 2” 22 22 86 50 76/83
BHJ-II-C(G21/2) 2 1/2” 22 22 86 65 100/105
BHJ-II-C(G3) 3” 24 24 92 76 110/115
BHJ-II-C(G4) 4” 24 24 94 100 136/140
型號 美制螺紋 螺紋長度 總長度 最大外徑(B) 對邊/最大外徑
Model NPT Thread L1 L2 Total Length?? L(mm) Max OD Spanner Size??? S/ΦD(mm)
BHJ-II-C(NPT1/2) ?1/2 16 16 64 15 34/38
BHJ-II-C(NPT3/4) ?3/4 16 16 65 20 41/46
BHJ-II-C(NPT1) 1 20 20 76 25 45/50
BHJ-II-C(NPT11/4) 1 1/4 20 20 76 32 55/60
BHJ-II-C(NPT11/2) 1 1/2 20 20 76 38 68/73
BHJ-II-C(NPT2) 2 22 22 86 50 76/83
BHJ-II-C(NPT21/2) 2 1/2 22 22 86 65 100/105
BHJ-II-C(NPT3) 3 24 24 92 76 110/115
BHJ-II-C(NPT4) 4 24 24 94 100 136/140
