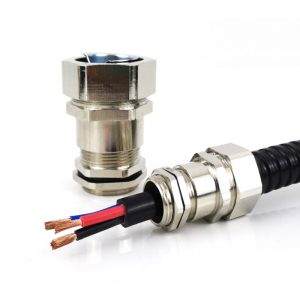

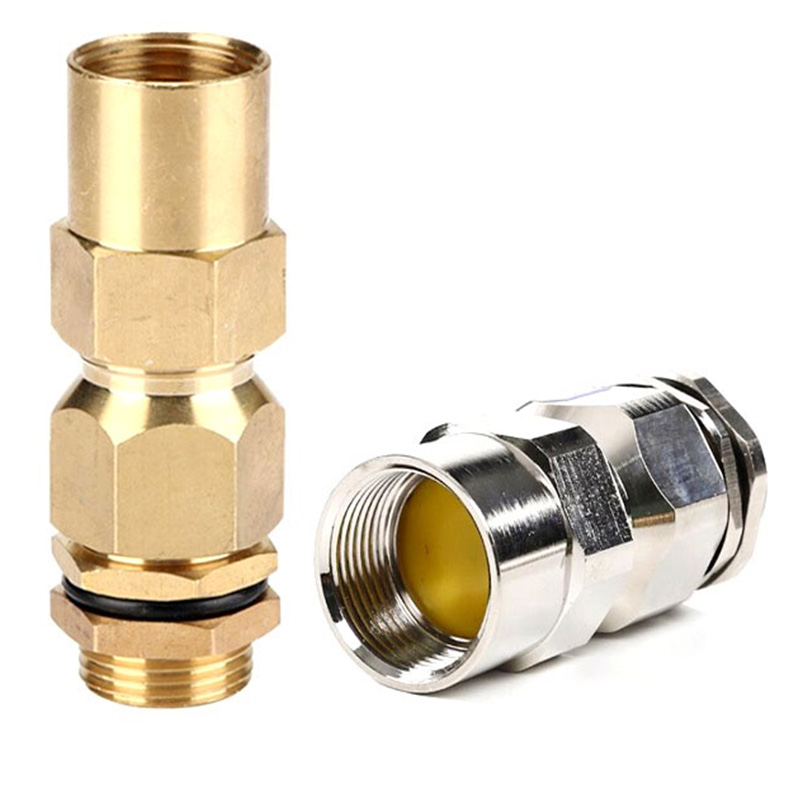

隔爆黃銅鍍鎳鎧裝電纜接頭（接管式）

GLS-TEX-II? 接管式黃銅鎧裝防爆電纜接頭

產品代碼:GLS-TEX-II
螺紋規格:公制（Mefric）、英制（G）、美制（NPT）

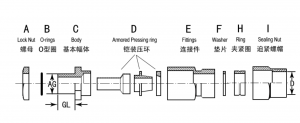

產品材質:A.C.D.E.I部位采用優質黃銅鍍鎳（Brass）B.H部位采用特質硅膠制成，F(xiàn)為鐵皮壓鑄制成
防護等級:IP68
工作溫度:靜態:-40℃~＋110℃短時可達＋120℃，動態:-20℃~＋80℃，短時可達＋100℃
產品特性:銅鍍鎳鎧裝接頭（防爆膠泥密封）在1區、2區、21區和22區危險區域用于編織鎧裝、鋼帶鎧裝電纜的密封接頭，在電纜導線周圍采用膠泥密封，從而為電纜外護層上提供防爆密封和防水防塵密封。該電纜密封接頭通過電纜鎧裝端終提供機械支撐力和鎧裝接地的連續性，同時可拆分的鎧裝錐的設計使得電纜密封接頭可進行間接安裝，并且電纜可以從設備斷開
適用電纜：鋼絲鎧裝（SWA）、編織鎧裝、鋼帶鎧裝（STA）

描述

型號 公制螺紋 內螺紋 電纜范圍 電纜內徑 螺紋外徑 螺紋長度 包裝:個
Model Metric Thread Inner Thread? D?? Cable Range? D（mm） Cable inner???? d（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Std.Pkg （Pcs）
GLS-TEX-II-M20-16 M20×1.5 M20×1.5 12~16 10 20 15 20
GLS-TEX-II-M25-21 M25×1.5 M25×1.5 16~21 16 25 15 20
GLS-TEX-II-M32-27 M32×1.5 M32×1.5 21~27 20 32 16 10
GLS-TEX-II-M40-31 M40×1.5 M40×1.5 25~31 28 40 16 10
GLS-TEX-II-M50-40 M50×1.5 M50×1.5 30~40 36 50 16 5
GLS-TEX-II-M63-51 M63×1.5 M63×1.5 49~51 45 63 16 1
GLS-TEX-II-M75-64 M75×1.5 M75×1.5 52~64 58 75 20 1
GLS-TEX-II-M88-81 M88×1.5 M88×1.5 79~81 75 88 20 1
GLS-TEX-II-M100-93 M100×1.5 M100×1.5 83~93 82 100 20 1
GLS-TEX-II-M115-103 M115×1.5 M115×1.5 93~103 92 115 20 1
型號 英制螺紋 內螺紋 電纜范圍 電纜內徑 螺紋外徑 螺紋長度 包裝:個
Model G Thread Inner Thread? D?? Cable Range? D（mm） Cable inner???? d（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Std.Pkg （Pcs）
GLS-TEX-II-G1/2-16 G1/2 G1/2 12~16 10 20.9 15 20
GLS-TEX-II-G3/4-21 G3/4 G3/4 16~21 16 26.4 15 20
GLS-TEX-II-G1-27 G1 G1 21~27 20 33.2 16 10
GLS-TEX-II-G1-1/4-31 G1-1/4 G1-1/4 25~31 28 41.9 16 10
GLS-TEX-II-G1-1/2-40 G1-1/2 G1-1/2 30~40 36 47.8 16 5
GLS-TEX-II-G2-51 G2 G2 49~51 45 59.6 16 1
GLS-TEX-II-G2-1/2-64 G2-1/2 G2-1/2 52~64 58 75.2 20 1
GLS-TEX-II-G3-81 G3 G3 79~81 75 87.9 20 1
GLS-TEX-II-G4-93 G4 G4 83~93 82 114 20 1
GLS-TEX-II-G4-103 G4 G4 93~103 92 114 20 1
型號 美制螺紋 內螺紋 電纜范圍 電纜內徑 螺紋外徑 螺紋長度 包裝:個
Model NPT Thread Inner Thread? D?? Cable Range? D（mm） Cable inner???? d（mm） Thread O.D?? AG（mm） Thread Length??? GL（mm） Std.Pkg （Pcs）
GLS-TEX-II-NPT1/2-16 NPT1/2 NPT1/2 12~16 10 21.3 15 20
GLS-TEX-II-NPT3/4-21 NPT3/4 NPT3/4 16~21 16 26.8 15 20
GLS-TEX-II-NPT1-27 NPT1 NPT1 21~27 20 33.5 16 10
GLS-TEX-II-NPT1-1/4-31 NPT1-1/4 NPT1-1/4 25~31 28 42.3 16 10
GLS-TEX-II-NPT1-1/2-40 NPT1-1/2 NPT1-1/2 30~40 36 48 16 5
GLS-TEX-II-NPT2-51 NPT2 NPT2 49~51 45 60 16 1
GLS-TEX-II-NPT2-1/2-64 NPT2-1/2 NPT2-1/2 52~64 58 75.5 20 1
GLS-TEX-II-NPT3-81 NPT3 NPT3 79~81 75 88.5 20 1
GLS-TEX-II-NPT4-93 NPT4 NPT4 83~93 82 114 20 1
GLS-TEX-II-NPT4-103 NPT4 NPT4 93~103 92 114 20 1
