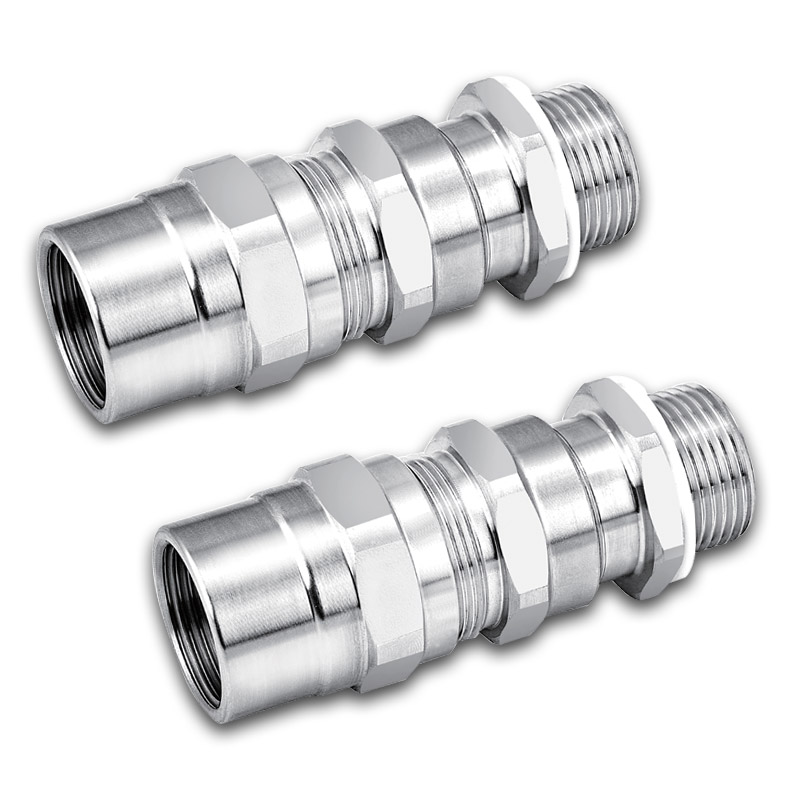

BDM-F(X) 防爆鎧裝電纜密封接頭(內外絲)

防爆鎧裝電纜密封接頭(內外絲)

產品代碼:GLS-BDM-F(X)
螺紋規格:M公制螺紋、NPT螺紋及G管螺紋線,其他可定制
產品材質:黃銅鍍鎳、304 不銹鋼、316不銹鋼,其他可定制
防爆標志:Ex eb lC Gb;Ex db lIC Gb;Ex tb lllC Db.
防護等級:IP66
工作溫度:-40℃~+100℃
產品特性:
●填料式密封結構適用于隔爆外殼電纜直接引入;
●將電纜內部各絕緣電芯分離填充阻止爆炸性氣體進入電纜;
●可分離的填料用金屬內套,方便安裝維護;
●密封圈采用硅橡膠材質,耐候性強;
●密封夾緊組件,適用更廣的電纜規格。
適用范圍:
●適用于石油開采、煉油、化工、軍工等危險環境場所,
●適用于爆炸性氣體環境1區、2區場所;
●適用于可燃性粉塵環境 20 區、21 區、22 區場所
●適用于 IIA、IIB、IIC 類爆炸性氣體環境;
●適用于鎧裝電纜,電纜布線:
●適用于帶鋼絲鎧裝,編織鎧裝和鋼帶鎧裝的電纜夾緊密封
備注:根據使用要求配置,鎖母、密封墊圈、接地片、護罩等附件

描述

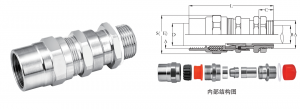

型號 公制螺紋 出線端電纜最大外徑(G) 鎖線范圍 螺紋長度 總長度 對邊/最大外徑
Model Metric Thread Max. Cable ? (Outlet) (mm) Cable Range(mm) Thread Length??? C(mm) Total Length???? L(mm) Spanner Size????? S/ΦD(mm)
GLS-BDM-F(X)-M20S-12 M20×1.5 11 6-12 15 89 27/30
GLS-BDM-F(X)-M20-15 M20×1.5 11 9-15 15 89 27/30
GLS-BDM-F(X)-M25S-15 M25×1.5 14 9-15 15 93 33/36
GLS-BDM-F(X)-M25-20 M25×1.5 14 12.5-20.5 15 93 33/36
GLS-BDM-F(X)-M32S-20 M32×1.5 20 12.5-20.5 19 103 42/45
GLS-BDM-F(X)-M32-26 M32×1.5 20 17-26 19 103 42/45
GLS-BDM-F(X)-M40S-26 M40×1.5 26 17-26 19 107 48/52
GLS-BDM-F(X)-M40-33 M40×1.5 26 22-33 19 107 48/52
GLS-BDM-F(X)-M50S-33 M50×1.5 34 22-33 19 117 60/65
GLS-BDM-F(X)-M50-41 M50×1.5 34 28-41 19 117 60/65
GLS-BDM-F(X)-M63S-41 M63×1.5 44 28-41 22 127 70/75
GLS-BDM-F(X)-M63-52 M63×1.5 44 36.5-52.5 22 127 70/75
GLS-BDM-F(X)-M75-65 M75×1.5 55 46-65 24 133 82/87
GLS-BDM-F(X)-M90-78 M90×2 65 57-78 24 138 105/120
GLS-BDM-F(X)-M115-88 M115×2 75 68-88 24 144 120/132
型號 英制螺紋 出線端電纜最大外徑(G) 鎖線范圍 螺紋長度 總長度 對邊/最大外徑
Model G Thread Max. Cable ? (Outlet) (mm) Cable Range(mm) Thread Length??? C(mm) Total Length???? L(mm) Spanner Size????? S/ΦD(mm)
GLS-BDM-F(X)-G1/2S-12 G1/2 11 6-12 15 89 27/30
GLS-BDM-F(X)-G1/2-15 G1/2 11 9-15 15 89 27/30
GLS-BDM-F(X)-G3/4S-15 G3/4 14 9-15 15 93 33/36
GLS-BDM-F(X)-G3/4-20 G3/4 14 12.5-20.5 15 93 33/36
GLS-BDM-F(X)-G1S-20 G1 20 12.5-20.5 19 103 42/45
GLS-BDM-F(X)-G1-26 G1 20 17-26 19 103 42/45
GLS-BDM-F(X)-G11/4S-26 G11/4 26 17-26 19 107 48/52
GLS-BDM-F(X)-G11/4-33 G11/4 26 22-33 19 107 48/52
GLS-BDM-F(X)-G11/2S-33 G11/2 34 22-33 19 117 60/65
GLS-BDM-F(X)-G11/2-41 G11/2 34 28-41 19 117 60/65
GLS-BDM-F(X)-G2S-41 G2 44 28-41 22 127 70/75
GLS-BDM-F(X)-G2-52 G2 44 36.5-52.5 22 127 70/75
GLS-BDM-F(X)-G21/2-65 G21/2 55 46-65 24 133 82/87
GLS-BDM-F(X)-G3-78 G3 65 57-78 24 138 105/120
GLS-BDM-F(X)-G4-88 G4 75 68-88 24 144 120/132
型號 美制螺紋 出線端電纜最大外徑(G) 鎖線范圍 螺紋長度 總長度 對邊/最大外徑
Model NPT Thread Max. Cable ? (Outlet) (mm) Cable Range(mm) Thread Length??? C(mm) Total Length???? L(mm) Spanner Size????? S/ΦD(mm
GLS-BDM-F(X)-NPT1/2S-12 NPT1/2 11 6-12 15 89 27/30
GLS-BDM-F(X)-NPT1/2-15 NPT1/2 11 9-15 15 89 27/30
GLS-BDM-F(X)-NPT3/4S-15 NPT3/4 14 9-15 15 93 33/36
GLS-BDM-F(X)-NPT3/4-20 NPT3/4 14 12.5-20.5 15 93 33/36
GLS-BDM-F(X)-NPT1S-20 NPT1 20 12.5-20.5 19 103 42/45
GLS-BDM-F(X)-NPT1-26 NPT1 20 17-26 19 103 42/45
GLS-BDM-F(X)-NPT11/4S-26 NPT11/4 26 17-26 19 107 48/52
GLS-BDM-F(X)-NPT11/4-33 NPT11/4 26 22-33 19 107 48/52
GLS-BDM-F(X)-NPT11/2S-33 NPT11/2 34 22-33 19 117 60/65
GLS-BDM-F(X)-NPT11/2-41 NPT11/2 34 28-41 19 117 60/65
GLS-BDM-F(X)-NPT2S-41 NPT2 44 28-41 22 127 70/75
GLS-BDM-F(X)-NPT2-52 NPT2 44 36.5-52.5 22 127 70/75
GLS-BDM-F(X)-NPT21/2-65 NPT21/2 55 46-65 24 133 82/87
GLS-BDM-F(X)-NPT3-78 NPT3 65 57-78 24 138 105/120
GLS-BDM-F(X)-NPT4-88 NPT4 75 68-88 24 144 120/132
